allegro中生成gerber后,bottom层的过孔为何看不到?

录入:edatop.com     点击:
各位,想请教大家一下,用allegro生成gerber文件以后,发现bottom层的过孔不见了,但在原来的pcb中是可以看到的,top层的能看到,drill层的钻孔信息倒是显示有这些孔,请问这样制作的板子会有问题吗?还请大家帮忙告知如何解决,谢谢!

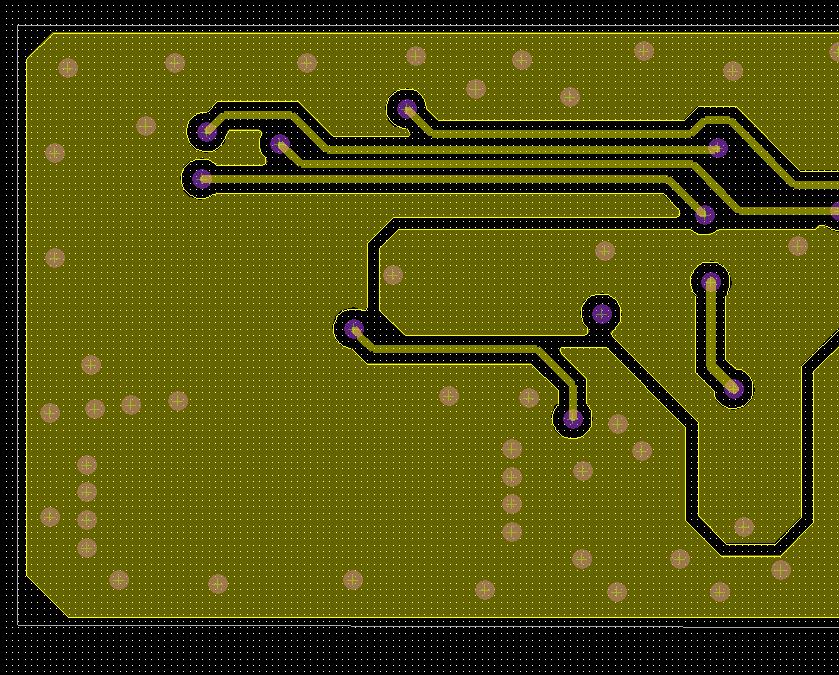

bottom

生成gerber后的bottom,via不可见


pcb中top层


pcb中bottom层


是不是你的过孔本来就是和你的铜皮是直接连接的,这个确实是没有问题的,试试不同网络的孔应该就可以显示出来吧
