请问ALLEGRO负片出光绘问题

录入：edatop.com 点击：

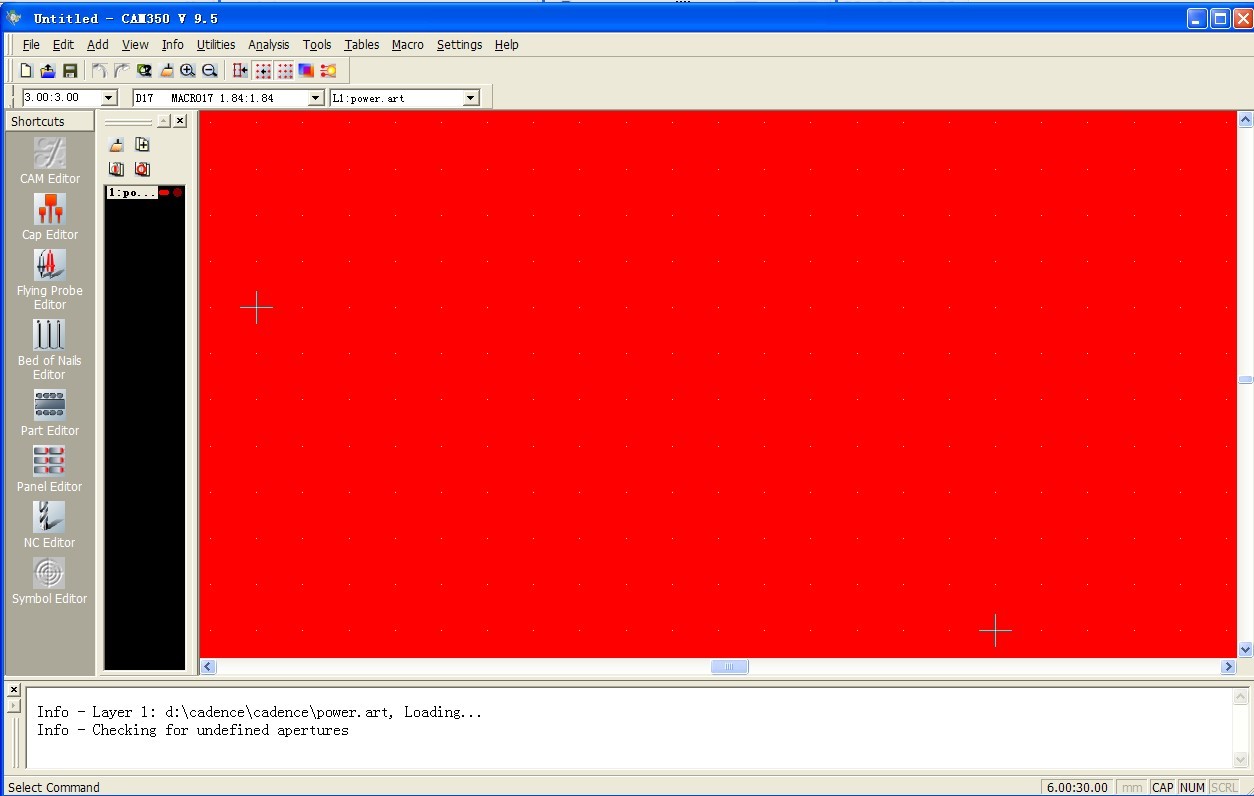

我的负片的电源层，出光绘时想按正片的光绘出，如图，可是输出文件用CAM350打开是一整块铜，怎么回事呢?
光绘出给PCB厂家时是不是必须指定哪些光绘是正片哪些是负片?请有经验的人士指点一二

如果不是铜应该是么?

第二章图，PLOT MODE->Negative

其实我的意思是负片的电源层不变，但是出光绘时出成正片的数据

你设置为负片了！

首先设置为正片，然后thermal pad不显示，最后更新下shape试试
