求助！ allegro 16.5 openGL WIN7显示问题
录入：edatop.com 点击：

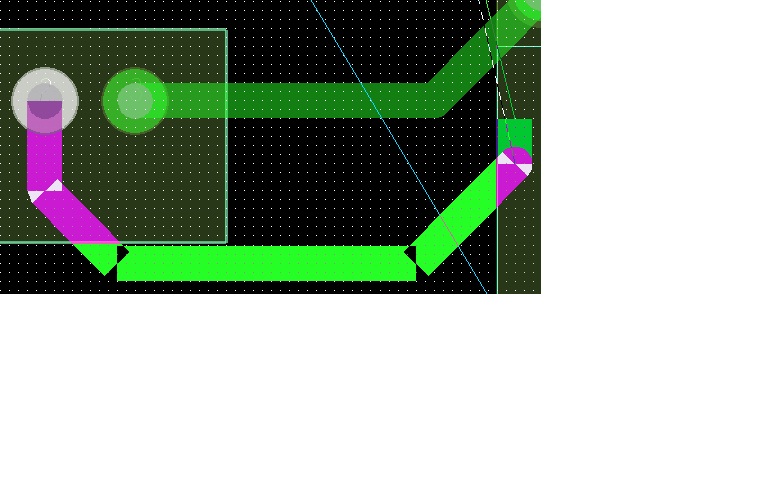

请问在手动布线时，鼠标拉线过程中，线拐角处显示不完全，在哪里设置?线连接完成后显示正常，使用16.3版本。
在win7 64bit i5-2310 GTX460 8G的配置时也是显示问题，而且光标改为大十字严重拖尾，显卡驱动更新最新官方版本。仍然无法解决，经查询为win7下 allegro的oenGL兼容问题，cadence16.0以下版本或者winXP sp3以下系统无此BUG。解决办法可以禁用openGL，或者选择兼容模式下运行allegro（禁用桌面元素）。换来的是显示效果很差，感觉回到20世纪一样，很是不爽，哪位高手解决此问题请分享一下。注：目前使用cadence spb 16.5 s2版仍然有此问题！
谢谢上面的回复
connect line endcaps已勾选了，拉线完成后显示是正常的。我图中上面的线就是正常的。
我想问的是在鼠标拉线过程中，我的显示如图中下面的线。请问在哪里设置?
setup——Drawing Options 把Cline endcaps勾上就可以了。我用的15.5
16.3 WIN7 32位 该设置的都设置了，仍然是拉线和推挤过程中显示不正常，拉线完成后该线显示正常，推挤过程中被推挤的线全部都不正常，画面相当难看。
再这样下去不行直接换16.5试试
16.3还好吧，我一直用16.3的，倒是16.2很不好用。
此版本无解啊，16.2的也这样
学习中，好东西哦！
期待解决的方法
同样遇到小编的问题：手动布线时，鼠标拉线过程中，线拐角处显示不完全，线连接完成后显示正常，该如何改变设置?看着很不舒服，不习惯~！一开OPENGL就有这个问题，一关掉就显示正常。求解！

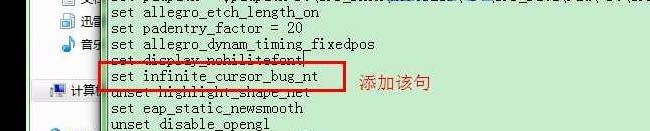

最好修改安装目录的env文件，具体位置应该修改 X:\Cadence\SPB_16.5\share\pcb\text目录下的env文件（我的是16.3 依然适用）
增加一句：
好问题要顶起来！
我用的15.5
