新人求教alegro 16.3画图的问题
录入：edatop.com 点击：

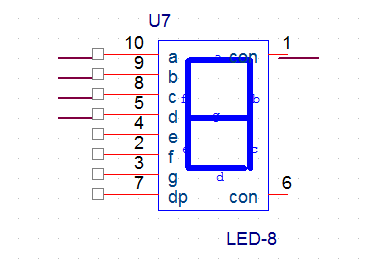

这几天在学习一点alegro 16.3，尝试着画个单片机最小系统，自己建立了一个单片机和8位数码管的原理图符号，画图的时候显示如下
问两个问题；1 为什么U1P1.0-P1.7的wire和pin之间都没有方框，二P0.0-P0.7却有
2.U7的pin1，wire总是连不上pin上，什么原因?
感谢解答。thanks
问两个问题；1 为什么U1P1.0-P1.7的wire和pin之间都没有方框，二P0.0-P0.7却有
2.U7的pin1，wire总是连不上pin上，什么原因?
感谢解答。thanks
PIN没有画在格点上
画原理图库的时候左右是对称的，调用的时候左边的没问题，右边的出问题，如果是画库的时候没有把pin放在格点上应该回两边都出问题啊。还请详细点，谢了
让我这个PCB来回答你，你看你左侧的格点，P1.0这个0的位置正好在格点上，横竖都是，也就是那个红色的管脚正好在格点上，那么肯定是能拉进去，看右侧，都不在格点上，所以拉不进去，解决的办法是把蓝色的框和管脚都抓到合适的格点上才行，这样就能接进去了。或者你不想改，就变成无格点的方式接入，但是这样的话，如果下一版是别人画你的图，会被他骂死掉！
