请教，在走线时，线上出现菱形，是怎么回事啊？
录入：edatop.com 点击：

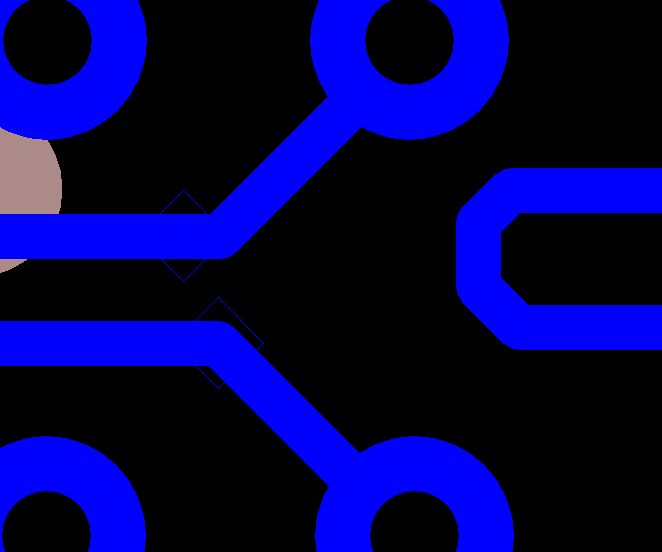

最近改别人的PCB，重新走的线与以前的线连接处常常出现菱形，如下图，用F5点，也点不出什么。
只有把以前的整段线删除，才能没有。
请问，怎么样，不用把以前的走线删掉，也能把它去掉啊?
谢谢各位。
只有把以前的整段线删除，才能没有。
请问，怎么样，不用把以前的走线删掉，也能把它去掉啊?
谢谢各位。
居然无人回答，可惜吾不知！
这种情况我在用PARTITION的时候遇到过，我的方法与你的差不多，不过我是先把线做剪切档导出，再把线给删了，之后再把原来的线给贴进来，这个方法是菱形比较多的时候可以用，少菱角就删了再走一下就是了。我也期待有高手有更好的办法，哈哈
我连这个菱形是什么意思也不知道，是不是错误啊?不是显示个菱形又是为什么?
菱形是分割partition的时候留下来的切割痕迹，合并之后自然会消失，不必理会。实在想删除的话看看是啥属性，直接删除就是了，怕只怕在partition里面是没法编辑的（partition的特点之一），删不了也没啥影响啊。
那个菱形对走线没有影响的,不用理会！
直接删掉重连啊。
學習學習,很不錯,我只用過protel 沒出現過你所說的問題
规则设置的问题，show tacks
没看到哪里有菱形
什么规则设置的问题，show tacks ?
期待解答~
显示问题,你重走那段就没了
分割partition?是什么意思啊，没懂
有的是因为设置了GROUPS，把GROUPS DISBAND试试看
是用PADS 吗?如果是的话将OPTIONS---ROUTING---SHOW TACKS 选项取消就可以了
什么工具，pads还是 allegro?
去掉group属性菱形就不会出现了
mark下以后俺就
一般都是重走下
