你知道什么是退耦电容吗

录入:edatop.com     点击:

  所谓退耦,即防止前后电路网络电流大小变化时,在供电电路中所形成的电流冲动对网络的正常工作产生影响。换言之,退耦电路能够有效的消除电路网络之间的寄生耦合。
详细释义

退耦滤波电容的取值通常为47~200μF,退耦压差越大时,电容的取值应越大。所谓退耦压差指前后电路网络工作电压之差。
  如下图为典型的RC退耦电路,R起到降压作用:


  原因很简单,因为在高频情况下工作的电解电容与小容量电容相比,无论在介质损耗还是寄生电感等方面都有显著的差别(由于电解电容的接触电阻和等效电感的影响,当工作频高于谐振频率时,电解电容相当于一个电感线圈,不再起电容作用)。在不少典型电路,如电源退耦电路,自动增益控制电路及各种误差控制电路中,均采用了大容量电解电容旁边并联一只小电容的电路结构,这样大容量电解电容肩负着低频交变信号的退耦,滤波,平滑之作用;而小容量电容则以自身固有之优势,消除电路网络中的中,高频寄生耦合。在这些电路中的这一大一小的电容均称之为退耦电容。 大家看到图中,在一个大容量的电解电容C1旁边又并联了一个容量很小的无极性电容C2
  还有些电路存在一些设置直流工作点的电阻,为消除其对于交流信号的耦合或反馈作用就需要在其上并联适当的电容来减少对交流信号的阻抗。这些电容均起到退耦作用称之为退耦电容。

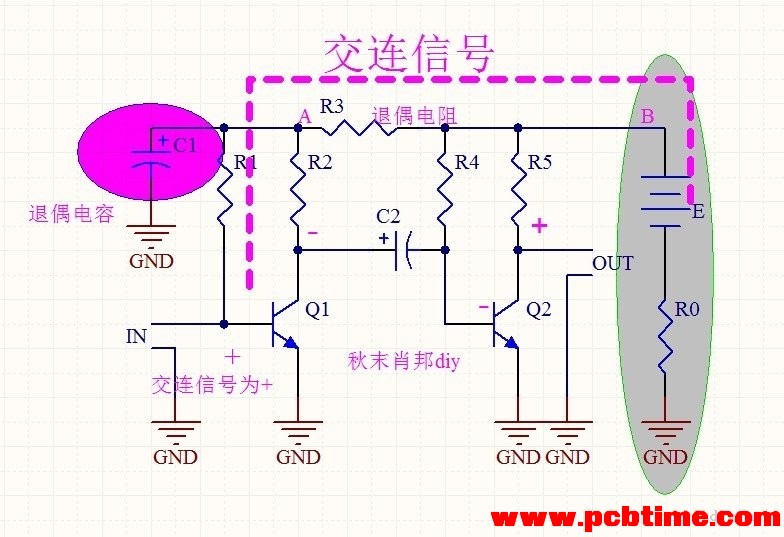

     图中Q1 Q2构成很简单的两级共射极放大器,输出信号与输入信号相位相反,假设没有退耦电容C1,并假设某一瞬间Q1基极上的信号在增大,即为相位为+,那么Q1集电极和Q2基极上的信号电压相位都为— Q2集电极上的输出信号电压相位为+ 。由于直流电源不可避免的存在内阻R0,Q2集电极上的信号电流流过R0时产生了信号压降,即电路中的B点有了信号电压,且相位为﹢。B点的正极性交流信号经R3 R1加到Q1基极,使Q1基极信号增大,通过上述的一系列正反馈,使Q1基极信号很大从而产生自激振荡,振荡频率落在音频范围时就会出现啸叫声,这就是多级放大器中有害交连引起电路啸叫的现象。振荡频率出现在超音频范围时,虽然听不到啸叫,,但是放大器件会发热,严重时会烧毁放大器件。

    电路中加入退耦电容C1

还是这个图,通过上述分析,相信大家对退偶电容C1的作用已一幕了然了,上述中的B点的交流信号,通过R3 C1旁路到地端,而不会加入到放大器中,R3的存在可以更好的发挥退偶电容的作用,因为他可以对交流信号电压进行衰减。如此,就避免了放大器出现正反馈 出现自激振荡,出现啸叫声。
