串行总线介绍(二)——并行传输技术

录入:edatop.com     点击:
      电脑中的总线和接口是主机与外部设备间传送数据的“大动脉”,随着处理器速度的节节攀升,总线和接口的数据传输速度也需要逐步提高,否则就会成为电脑发展的瓶颈。



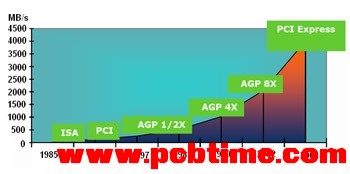

                                                              图2  PC总线的发展

       我们先来看看总线的情况。1981年第一台PC中以ISA总线为标志的开放式体系结构,使用了ISA总线,数据总线为8位,工作频率为8.33MHz,这在当时却已经算作“先进技术(Advanced Technology)”了,所以ISA总线还有另一个名字“AT总线”。到了286时,ISA的位宽提高到了16位,为了保持与8位的ISA兼容,工作频率仍为8.33MHz。ISA总线虽然只有16MBps的数据传输率,但直到386时代,都一直是主板与外部设备间最快的数据通道。
  到了486时代,同时出现了PCI和VESA两种更快的总线标准,它们具有相同的位宽(32位),但PCI总线能够与处理器异步运行,当处理器的频率增加时,PCI总线频率仍然能够保持不变,可以选择25MHz、30MHz和33MHz三种频率。而VESA总线与处理器同步工作,因而随着处理器频率的提高,VESA总线类型的外围设备工作频率也得随着提高,适应能力较差,因此很快失去了竞争力。PCI总线标准成为Pentium时代PC总线的王者,硬盘控制器、声卡到网卡,全部使用PCI插槽。而显卡方面对数据传输速度要求更高,出现了专用的AGP,
  并行数据传输技术向来是提高数据传输率的重要手段,但是,进一步发展却遇到了障碍。首先,由于并行传送方式的前提是用同一时序传播信号,用同一时序接收信号,而过分提升时钟频率将难以让数据传送的时序与时钟合拍,布线长度稍有差异,数据就会以与时钟不同的时序送达,另外,提升时钟频率还容易引起信号线间的相互干扰,导致传输错误。因此,并行方式难以实现高速化。从制造成本的角度来说,增加位宽无疑会导致主板和扩充板上的布线数目随之增加,成本随之攀升。
  在外部接口方面,我们知道IEEE 1284并行口的速率可达300kBps,传输图形数据时采用压缩技术可以提高到2MBps,而RS-232C标准串行口的数据传输率通常只有20kbps,并行口的数据传输率无疑要胜出一筹。因此十多年来,并行口一直是打印机首选的连接方式。对于仅传输文本的针式打印机来说,IEEE 1284并行口的传输速度可以说是绰绰有余的。但是,对于近年来一再提速的激光打印机来说,情况发生了变化。笔者使用爱普生6200L在打印2MB图片时,速度差异不甚明显,但在打印7.5MB大小的图片文件时,从点击“打印”到最终出纸,使用USB接口用了18秒,而使用并行口时,用了33秒。这一测试结果说明,现行的并行口对于时下流行的激光打印机来说,已经力难胜任了。
