Allegro 轉 Gerber 注意事項

Allegro 目前轉 Gerber 格式有 Gerber RS274D(包含 Gerber4x00,Gerber6x00),

Gerber RS274x,BarcoDPF,MDA 其中以 Gerber6x00,Gerber RS274x

較多人使用 ,在此敘述其流程及注意事項.

Gerber RS274D(以 Gerber6x00 為主)

Gerber6x00 資料輸出時需多附加一個鏡頭敘述檔 art_aper.txt

?    Gerber6x00產生底片檔

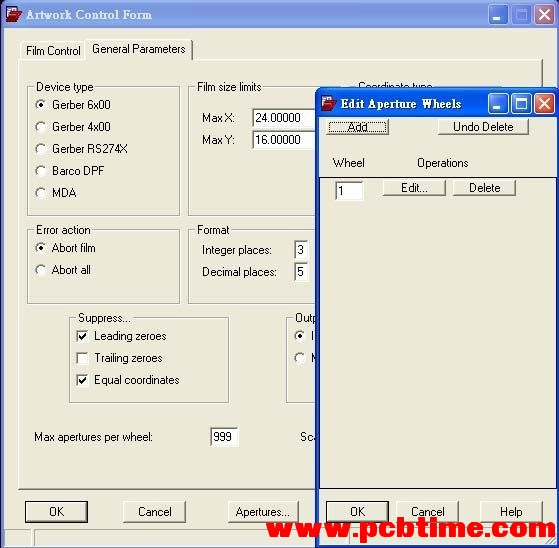

1. 執行 Manufacture>Artwork 選擇 General Parameters 設定參數

Device type --- Gerber 6x00

Format --- Integer places:3

2.選 OK 產生 art_param.txtFile;        Decimal places:5(用英制 inch必選 5,表示 mil 後兩位)

3.選擇 Apertures --- 彈跳出 Edit Aperture Wheels 執行 Edit

編輯鏡頭表資料
選 Auto 鍵再選 without Rotation(鏡頭不能旋轉) 若確定可旋轉才選 with Rotation
下列出所使用鏡頭,選擇 OK 鍵產生 art_aper.txt 檔

4. 回到 Film Control 編輯輸出的 Artwork 內容

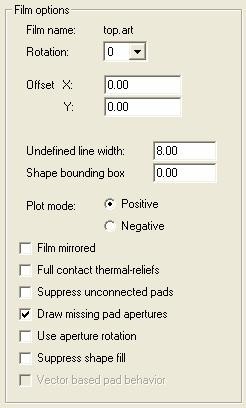

5.先針對 Film Options 的內容做介紹

.Undefined line width  – 定義零線寬的值
.Shape bounding box   –  他的作用等於是板子周邊的隔離線(Anti etch),
由Outline的中心點往外擴 60mail(只有負片才有用)
.Plot mode – Positive (Artwork 為正片) , Negative (Artwork 為負片)
.File Mirrored – 資料要不要 mirror
.Full Contact Thermal-Reliefs – 忽略Thermal, 用全接的方式(只有負片才有用)
.Draw missing pad apertures – 在 Aperture 中無法直接敘述 D-Code 的 Pad,則採用 Line Draw的方式描繪
.Suppress Shape Fill – 銅箔大包小的時候勾選(只有負片才有用)
.Vector based pad behavior – 用向量來描述鏡頭檔,資料檔案比較小(Gerber RS274X才有)

6. Artwork 內容有兩種一是正片(Positive)另一是負片(Negative)
先針對 Film
RS274 正片內容如下:

Ex:
以 Top.art為範例,先將預輸出的 subclass 加至 Top.art 的公事包中,
內容是 VIACLASS/TOP
PIN/TOP
MANUFACTURING/PHOTOPLOT_OUTLINE
ETCH/TOP
DRAWING FORMAT/OUTLINE
螢幕上 show 的即是未來 Gerber 轉出的結果

RS274 負片的內容如下:

Ex:
以 Gnd.art為範例, 先將預輸出的 subclass 加至 Gnd.art 的公事包中,
內容是 VIACLASS/GND
PIN/GND
MANUFACTURING/PHOTOPLOT_OUTLINE
ETCH/GND
DRAWING FORMAT/OUTLINE
ANTI ETCH/GND
規則跟正片的設定是一樣的只是多了 Anti etch 的層面(隔離層)
7. 選 Create Artwork 產生底片檔 .Art
其中的 Checkdatabase before artwork 用意是在出 artwork 之前先幫您檢查 database

8.利用 CAM Tools 將 *.art 檔案 Import 進來

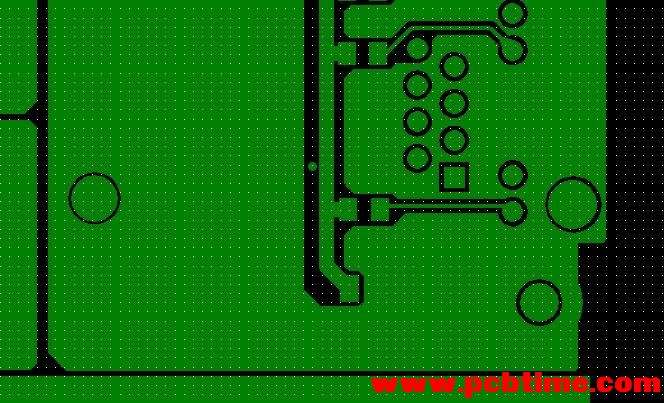

Top.art 轉出的結果:

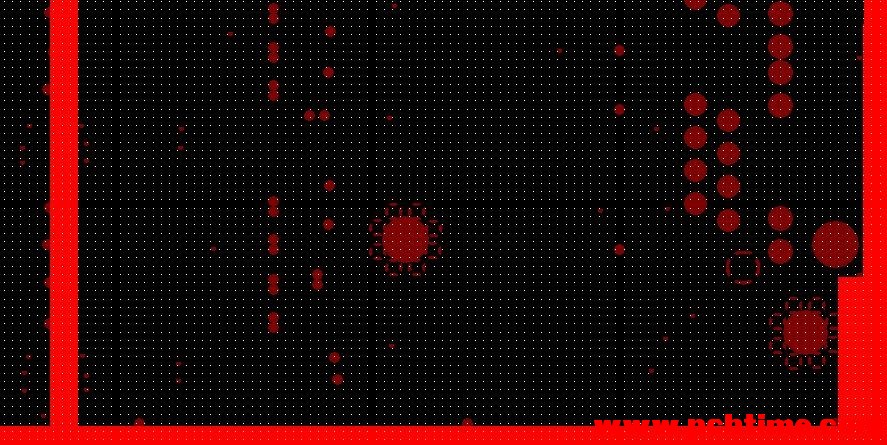

Gnd.art 轉出的結果:

Note: Gnd.art File 中出現的 Thermal 需要另一個定義文件宣告

Gerber RS274X
Gerber RS274X 資料輸出與 Gerber6x00 不同的地方即是 RS274X 是將鏡頭描述的資料加入 GerberFile 檔案前段中,所以不需鏡頭檔 art_aper.txt
Note:出 RS274X時有一個口訣,”所見即所得” 意思是說目前看到的即是未來的結果
GerberRS274X0 產生底片檔
1. 執行 Manufacture>Artwork 選擇 General Parameters 設定參數
Device type --- Gerber RS274X
Format --- Integer places: 3 ;

2.選 OK 產生 art_param.txt File

3. 回到 Film Control 編輯輸出的 Artwork 內容

4. Artwork 內容有兩種一是正片(Positive)另一是負片(Negative)RS274X正片內容如下:Ex:以 Top.art為範例,先將預輸出的 subclass 加至 Top.art 的公事包中,內容是 VIACLASS/TOPPIN/TOPMANUFACTURING/PHOTOPLOT_OUTLINEETCH/TOPDRAWING FORMAT/OUTLINE螢幕上 show 的即是未來 Gerber 轉出的結果RS274X負片的內容:

Ex:以 Gnd.art為範例, 先將預輸出的 subclass 加至 Gnd.art 的公事包中,內容是 VIACLASS/GNDPIN/GNDMANUFACTURING/PHOTOPLOT_OUTLINEETCH/GNDDRAWING FORMAT/OUTLINE與 Gerber6x00不同之處是不要將 Anti etch 的層面(隔離層)加進來
5. 選 Create Artwork 產生底片檔 .Art

6.利用 CAM Tools 將 *.art 檔案 Import 進來Top.art 轉出的結果

Gnd.art 轉出的結果

在 camtool 中會顯示未疊合之狀態,需以 composite 的方式才能顯示出此效果,才是真正出底片的結果
