晶振两根线走线那个更优，为什么？
录入：edatop.com 点击：

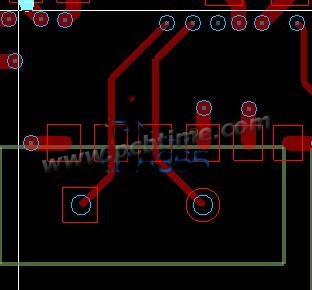

如图所示 有两种方式的走线，有个客户支持走方式2最短走线，我个人支持方式1 耦合 抗干扰，大家说说你们这个两根线是怎么走的 感觉不是振荡器都随便做 包个地好像就那样了
我也倾向于第一种走线
谢谢！
走类差分，这样耦合效果更好。
线路短的话 我会走第二种
各有利弊
我认为第二种比较好！因为晶振离芯片越近越好这是第一原则，必须先考虑！其次才是抗电磁干扰和噪声方面的考虑。
这个晶振输出的是模拟信号，两线互为回流，做宽耦合会好一些，可适当加粗走线，晶体模块周围GND可做单点接地处理
国外资料是说第二种比较好，但国内好像倾向于第一种
