无论布局、走线还是分割地平面,数字和模拟都要分开

无论是布局、走线还是分割地平面，都要求数字部分和模拟部分分隔开

无论是布局、走线还是分割地平面，都要求数字部分和模拟部分分隔开，可是对于比如说是一个ADC器件，除了电源和地引脚上的信号可以区分出是模拟信号和数字信号外，其他引脚上的信号怎么区分出来的呢?大家一起讨论
补充几个问题：

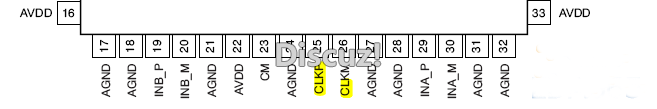

1、比如附件图片中黄色框中为数字时钟信号，位于模拟信号中间，这个在地划分的时候怎么考虑呢?
2、有模拟电源和数字电源，模拟地和数字地，但是模拟电源的3.3v是由数字电源的5v转换过来的，那个这个电源芯片的输入地和输出地引脚是接哪个地呢?假如输入地接数字地，输出地接模拟地，那个一个电源芯片内部有两个参考点位，输出电压还会精准吗?
3、模拟和数字部分分割线要有多宽?
4、除了数字地和模拟地要分割外，模拟电源和数字电源也要分割开，那么，是不是应该保证数字地和模拟地的分割线与数字电源和模拟电源的分割线重合呢（我的考虑是电源的回流路径也不能重合）?不知道这样考虑对还是不对
5、数字地和模拟地最后是不是要在电源入口处单点接地呢?
不知道我的问题有没有描述清楚

我是从clk pin脚下方 围过去 将这两个pin和其他pin隔开的

模、数分割线做到40mil吧！

通常模拟地和数字地的通过磁珠或者0欧姆电阻跨接起来，也就类似单点接地了、、、、

这样应该可以

内层 其实也可以在这种情况下做20MILS，以免出现有跨分的的现象。
