音频接口保护电路

录入:edatop.com     点击:

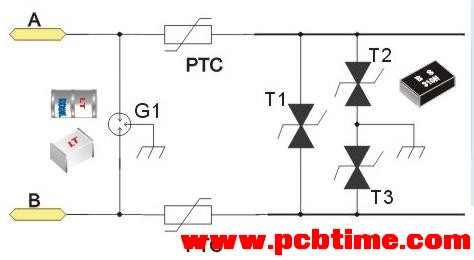

音频接口保护电路



■G1为贴片三极陶瓷管LT-B3D230L,用作前级做共模差模防护.
■PTC1~PTC2为JK250-120U做前后级隔离.
■T1~T3为低压P4SMAJ6.5CA TVS管.作后级防护.
■该方案防护能力为5KV(10/7000μs).
■若无接地,只做差模防护.G1为LT-BC151N.
