CAN总线防护电路及解决方案
录入：edatop.com 点击：
CAN总线防护电路及解决方案
CAN是控制器局域网络(Controller Area Network, CAN)的简称，是由德国BOSCH公司开发了的，并最终成为国际标准（ISO11898）。是国际上应用最广泛的现场总线之一.
对于一个12V的CAN系统，应该选择击穿电压大约为30V的瞬变电压抑制（TVS）器件。这样，就可以把瞬变电压箝制在安全的电平，在TVS器件没有工作的时候又不会衰减原来的信号。击穿电压选为30V是考虑到12V电池会用24V电源充电。
BS250MS的小电容非常适合用于数据传输速率高达1Mbit/sec的系统。此器件符合ISO 11898-2物理层规范，并且超过了抑制ESD和EMI的行业标准。总而言之，它为系统设计师提供了一个低成本的选择，既提高系统的可靠性，又满足苛刻的EMI要求 。

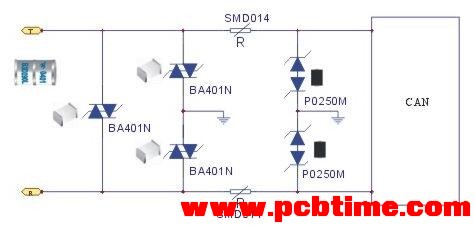

GDT为1812封装LT-BA401N
T1~T3为低压BS0250MS TSS管
