一、 恒流源PCB设计图片

录入:edatop.com     点击:

一、 恒流源PCB设计图片欣赏

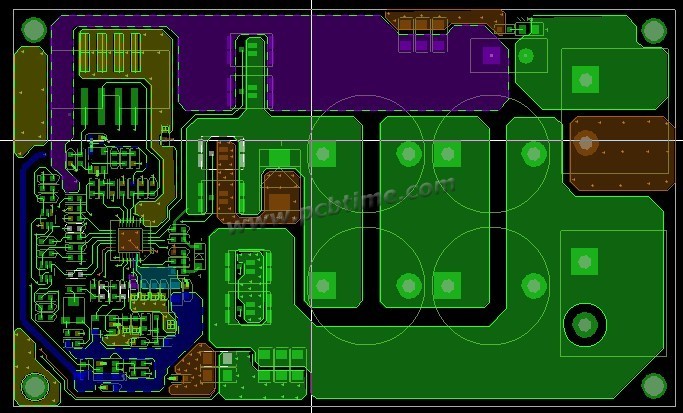

a) TOP层

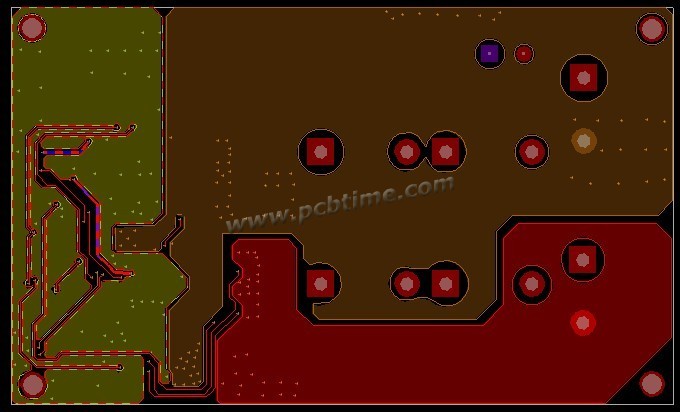

b) BOTTOM层


二、 恒流源PCB设计基本参数

a) 设计软件:Allegro

b) 板层:两层

d) 恒流电流:6A


恒流源, PCB设计, 图片

感觉电源设计基本的五点:1、输入载流;2、输出载流,同时前两个的电容先大后小;3、三个回流地最近(输入地与芯片地;输出地与芯片地;输入、输出地和芯片地回流地近);4、反馈信号在输出之后;5、整体形成一个单独的模块,重要信号不穿电源模块等

很好的分享!

很好的分享!

bottom层避让是不是有问题,感觉好奇怪。

铜箔避让间距是多少?

奇怪的点在哪里呢?

这个板子电源与电源之间的是40MILS.
通常我们建议是高电压表底层电源之间间距做到80MILS;
内层建议40MILS。

看起来不错啊
