板子的过孔，如何设置只和某层的gnd plane链接？现在我是...
录入：edatop.com 点击：
板子的过孔，如何设置只和某层的gnd plane链接?现在我是打过孔，然后把不相连接的层用shape隔离.有没有简单的方法?
Allegro, 过孔
Allegro, 过孔
这是PCB设计问题，换个板块问问

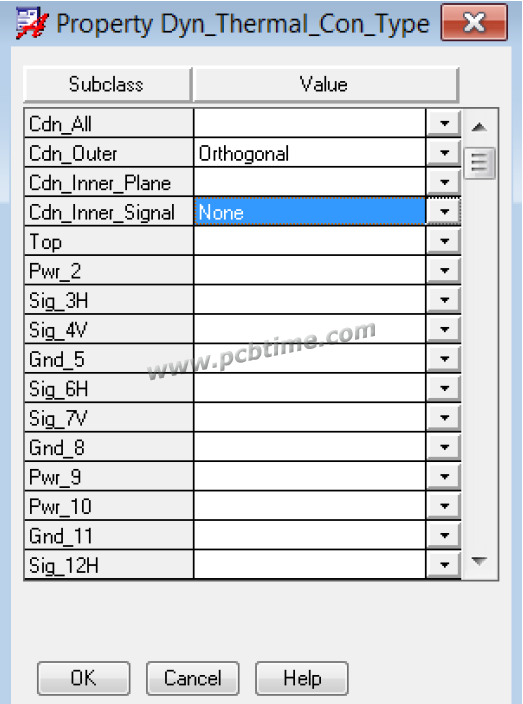

这个allegro16.6版本没法实现，在allegro17.0里给通孔PIN编辑Dyn-Thermal-Con-Type就能实现你想要哪层花莲就哪层花莲了，过孔也有同样设置
目前没有遇到过，我也是手控，同求
设置特殊过孔应该可以，在对应层不要有盘，直接设置反盘，这样应该比较可行。
这个也可以做作新过孔，打过孔选择一下也可以
这是PCB设计问题
