4层板层叠，很特殊，见正文
录入：edatop.com 点击：
4层板，TOP：信号线，主要电源；L2：信号线，次要电源；L3：信号线；BOT：GND。
层叠不是要对称吗,这个怎么搞?不懂，求指教。
层叠不是要对称吗,这个怎么搞?不懂，求指教。

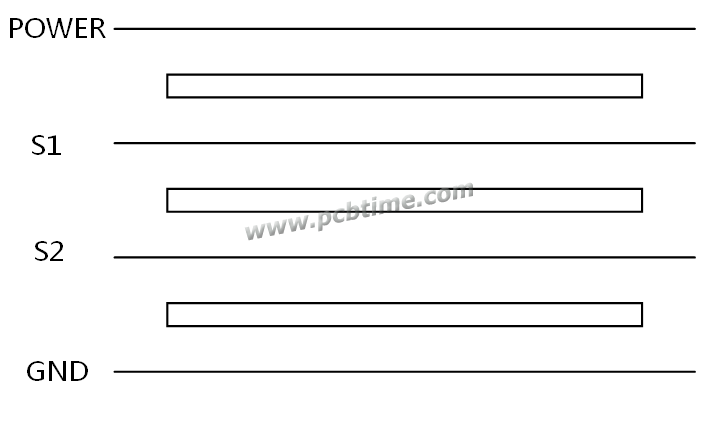

这种层叠形式相当于下图
这种情况一般是为了有比较好的屏蔽效果，但是有一定弊端，首先电源层和地层距离太远电源平面阻抗会比较大，其次，信号线一般没有完整的参考平面，所以这种层叠还是尽可能的不要选择，如果一定要这样做的话，表底层尽量保证有比较好的参考平面，关键信号线的阻抗控制，重要信号线在第三层处理，如果器件不多的话，可以选择单面布局，然后底层有完整的平面
板子右边有个区域与其他信号做了2MM的隔离，难道就是为了屏蔽效果好?TOP面单面布局。
有隔离区域的话倒不一定是为了屏蔽，可能有什么特殊模块；1、4层处理信号的话，难免有辐射，远端串扰，用电源和地面盖住的话，信号走内层，这些情况会有所改善，但是这种情况不常见。
了解。
