关于FPC的阻抗控制

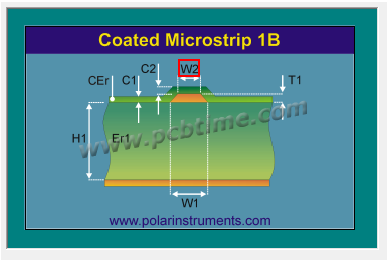

柔性板的层压结构比较灵活。可以用双面板、三层板或它们表面再覆银浆的方式来构成微带线和带状线。确定层压结构以后，可以使用Polar软件来计算走线阻抗。  当Coverlayer采用覆盖膜形式而不用绿油时，微带线模型应该采用“Coated Microstrip”形式。否则，计算的阻抗值就会相差较大。FPC常用的介质是Polyimide，它的介电常数是3.5（1MHz）。如采用上面下图的双面板结构来构成微带线的话，5mil线宽阻抗可以控制在50欧左右。

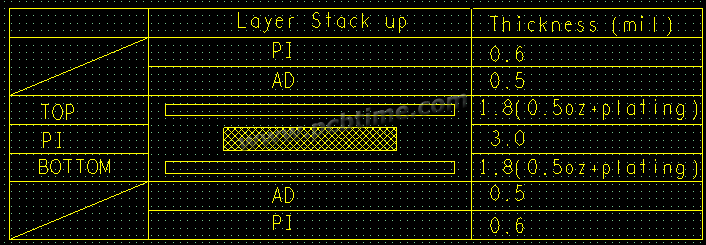

                                                                                                                层叠结构

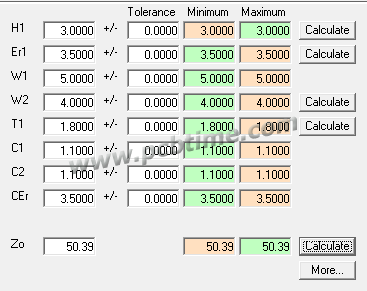

阻抗计算

更大的线宽需要达到同样的阻抗要求时，可以采用两种方式来实现，一是增加介质厚度或胶厚，二是采用网格形状的参考平面。前者会影响FPC的柔软性。采用网格参考平面，即可实现相应的阻抗要求，柔性也得到改善，但是阻抗的计算就会很复杂。网格对阻抗的影响是在厚度一定的情况下网格孔越大（含铜量越少）阻抗越大，而在实心参考平面时的阻抗最小。目前可以用HFSS等软件仿真得到阻抗值，或者提出要求请厂家根据经验或专利来控制。  一般可控制的单线阻抗为：25-100 ohm。 差分阻抗为：75-125ohm。
