到底PCB设计输入输出哪些类型的文件呢?

录入:edatop.com     点击:
高速PCB设计后期处理更需要细致、认真的工作态度,保证设计质量的同时、输出的设计文件会指导后端加工制造,准确度是硬性要求。

本期主要为大家讲解PCB设计后期处理中的PCB设计文件输入输出具体有哪些类型文件?

一、PCB设计输入资料
PCB Layout任务的输入资料主要包括:原理图、结构要素图、设计要求、单板计划完成进度表
(1)原理图
电路的设计原理及逻辑连接关系,原理图是PCB设计的基础,PCB设计需要基于对原理图的充分理解才能做好;
原理图主要包括电路板上主要的功能模块、模块之间的逻辑互连关系、具体模块的内部连接关系;
如:PCB板上的一个CPU小系统一般包括:CPU、SDRAM、FLASH、Bootroom等主要部分,每一个主芯片又包括它周边的匹配与外围电路。
(2)结构要素图
规定PCB板的尺寸外形,特殊器件(如接口连接器、安装孔、结构禁布区、器件高度限制 等)的位置要求,结构要素图要求的器件位置需要优先保证;
(3)设计要求:主要有工程需求表单和参考文档
(4)工程需求表单的内容主要有:PCB板上的重要信号线的布局、布线要求(如 板厚要求、阻抗要求、时钟信号及差分信号等的间距要求,重要总线的绝对走线延迟、相对走线延迟 等);以及各种电源的大小

二、PCB设计完成输出资料:
输出资料主要有:装配文件、光绘文件、钢网文件、结构文件、PCB源文件
(一)装配文件
命名规则: PCB板名+版本号+ASM  如 PD_Ver_1_0_ASM
装配文件内容


(二)光绘文件
命名规则: PCB板名+版本号+CAM  如 PD_Ver_1_0_CAM

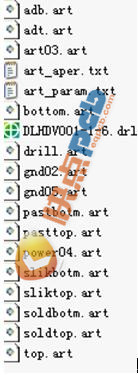

光绘文件内容


(三)钢网文件
命名规则: PCB板名+版本号+SMD  如 PD_Ver_1_0_SMD
钢网文件内容


(四)结构文件
命名规则: PCB板名+版本号+DXF  如 PD_Ver_1_0_DXF
结构文件内容:


(五)PCB源文件
命名规则: PCB板名+版本号+PCB  如 PD_Ver_1_0_PCB

高速PCB设计的最终文件,需要按照规范输出为不同类型的打包文件,供后续测试、加工、组装环节使用。
