HC705单片机的LED驱动技术

本文介绍了使用MC68HC705J1A大电流引脚，不使用外部晶体管放大电路，直接驱动LED的的方法。文中所提出的计算公式对不同的单片机（MCU）（低电平电流IOL 不同）都适用。只是公式中的最大低电平电流要改变。

正常的HCOMS I/O引脚具有足够的电流来驱动HCMOS或TTL电路的输入。这些引脚通常在输出低电平0.4V时能够吸入1.6mA的电流。但是在许多应用场合，当1 个CMOS输出引脚用于驱动较大电流的设备时，就显得力不从心了。例如LED（发光二极管）、前级运算放大器等，大约需要10mA电流。通常的做法是再加驱动电路，如：用三极管的放大电路驱动或用其他如75452等驱动能力大的集成电路来驱动。

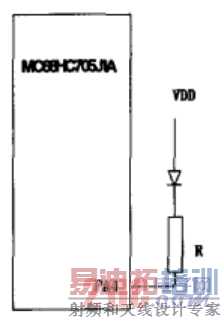

MC68HC705J1A有4个I/O引脚（PA4～PA7），在输出低电平0.4V的吸电流能力为10mA,这样就有足够的电流来驱动LED或其他需要大电流驱动的设备了。1个简单的例子如图所示。

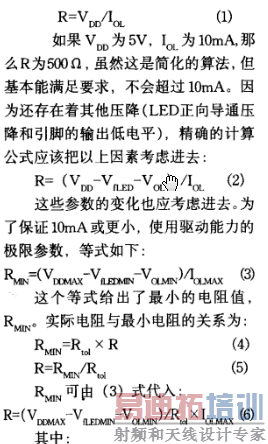

为了得到第1个电阻R的值，我们利用欧姆定律，电源电压除以吸入电流：

[p]

其中：

1）R，电阻中心值

5V电源的电阻值

R=389Ω，最接近值可选390Ω。

3.3V电源的电阻值
