为什么四层板教材内层都是建议一层电源层,一层地层呢
多看书!
放轻松一点,这里是交流的地方,既然是交流,肯定说的不妥的地方,不用生气较真,重要的是在交流中学到知识和提高,
三人行必有我师,多交流,少教导。
我也是新手,希望多流你和经验。
谢谢21楼的提醒。
“多层板间的电容最大优点是等效串联电感最小”的说法不正确。
电源平面和地平面之间的耦合电容并不是回路电感最小的原因。再一次强调,电源平面和地平面之间的耦合电容基本没有实际意义。
电源平面和地平面之所以能提供低电感路径,是因为只要存在电源平面和地平面,则电路板上的任何信号路径都能与其返回路径完全重合,从而实现回路自感最小。这个是有严格的证明。
简单来讲,回路电感=信号路径自感+返回路径自感-2*信号路径与返回路径互感。当信号路径都能与其返回路径完全重合,耦合最好,互感最大,从而使回路自感达到最小。从这可以看出,这和耦合电容毫无关系。
是的 我也奇怪 一般一些板子电源层都是加粗然后在铺地
减小信号回流路径,提高电源高频特性
两层地层也一样可以减小信号回流路径,提高电源高频特性啊,为什么不用两层地呢,是不是用一层电源一层地更好呢
个人理解,电源层和地层相邻,之间能够形成耦合电容,可以有效提高电源的抗扰性并提高信号的高频性能
电源也是很重要的信号。除了满足通流能力还要满足PI。所有电源也需要紧邻地覆铜。
当然条件允许 两个都为GND层更好。
那个等效电容的值小得可怜,基本没作用。
一层电源一层地主要是为了减小电源的返回路径。
那个电容很重要,作用很大,非一般电容能够代替。
我觉得还是文章最后那里说到重点了,应当最大作用是这个了,我赞成,看下各位高手的意见了。
一直以为电源与地的电容效应作用很大,难道理解一直都是错的。

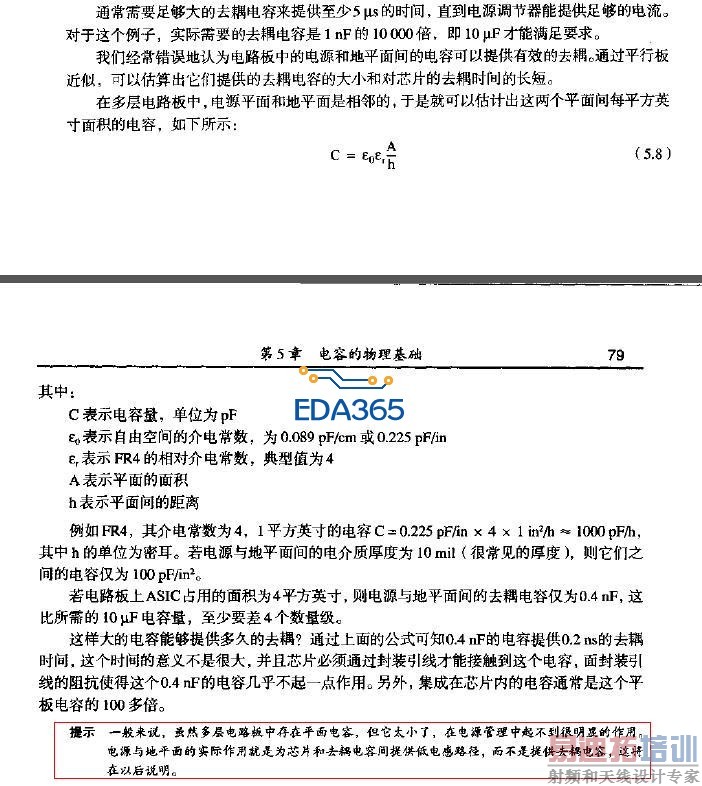

请问这个是什么书,能不能麻烦你上传一份
这是什么书上说的呢,能把书名给说说吗?
