个关于封装的小问题

录入:edatop.com    点击:

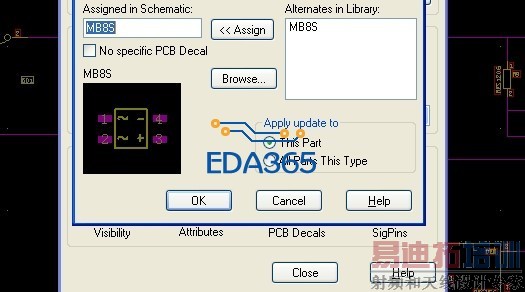

为什么同一个封装原件,在所以图层里面都不显示那个外框,只有选中它移动的时候才能显出来,在封装编辑里面也是不显示边框的,但是在库里面显示是 有的啊 怎么回事啊


对应层颜色没打开

应该不是这个问题我和其他原件对比了,图层的颜色显示都是一样的啊 其他都都正常 就是桥堆不正常,在原理图界面选择里面也显示正常

既然元件封装里显示正常,那你就选中它,然后放到TOP 或所有层或者丝印层吧

以前也遇到这样的封装,
忘了在哪里设置了,不过一定是在封装管理器里能设置的

en 我再看看谢谢了

看下你的当前层是在那层

画封装丝印的时候的没有选对层.... 可以重新编辑下 看看丝印画在那一层里了

进入封闭编辑将丝印层打开,保存退出,然后在将PCB丝印层打开,---OK

外框一般都放在丝印层,如果还是没有,那肯定放在某一层了,自己都打开就看到了

这样的问题,把东西放上来会好一点。
