pads router 修改差分线时候出错，指教一下怎么办？
录入：edatop.com 点击：
pads router 我删掉差分线时候再画，差分不出双线，只出来单线？怎么修改？

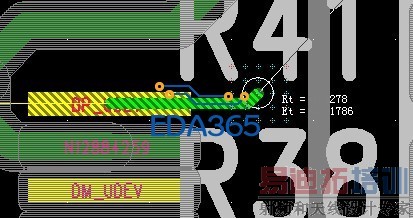

发现错误
1、是不是原理图里面没有设置成差分对，ECO to PCB的时候勾选了"包含规则"，这样的话在原理图里面设置一下，再LINK一下，或者直接在LAYOUT里面设置成差分对；
2、有时候设置了差分对，也会莫名其妙不按差分走线，我经常是多试几次，F3拉线状态下，两个引脚来回点点就好了。
从另外的一个方向拉线试试
试过了，一样的
我把铜皮都删掉也不对
那就上pcb吧
既然发现错误。那就改了。
我把所有的铜皮都删掉也不对啊，不知道该怎么改了？
关掉DRC试试看。
看规则有没有设置正确.线宽.线距,允许走多长等等.像允许走多长没设好也不能走差分线来.
layout 里设置好了，没有导进来router
看这个错误的意思是你差分走线的位置已经作为其他的用途了。应该是有铜皮
我感觉是这个意思，把铜皮都删除干净还是不对，但是手动在layout里面画好线再到router调整都没有问题
"安全距離"及"線距"改小 試試
