附件autocad中图形怎么转成POWERPCB的outline，谢谢
录入：edatop.com 点击：
大家好：
请教下附件autocad中图形怎么转成POWERpcb的outline,谢谢！
附件中的框图是这样来的：用POWERPCB打开protel的PCB文件，然后EXPORT出来。
框图线是两根线组成的，尝试用PE等AUTOCAD指令都无法将其整合然后导入POWERPCB中转成OUTLINE。
请各位达人指点高招，如何才能转成POWERPCB的outline。非常感谢！
HK.rar

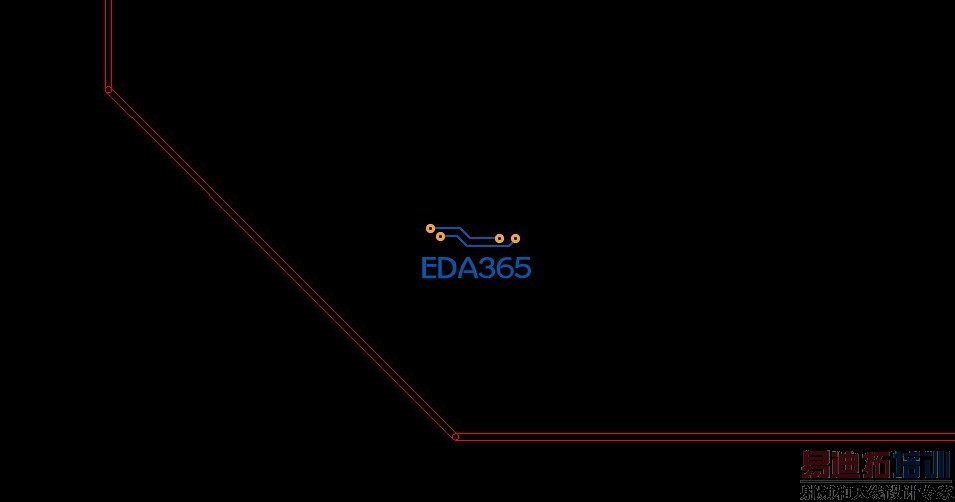

框图
请教下附件autocad中图形怎么转成POWERpcb的outline,谢谢！
附件中的框图是这样来的：用POWERPCB打开protel的PCB文件，然后EXPORT出来。
框图线是两根线组成的，尝试用PE等AUTOCAD指令都无法将其整合然后导入POWERPCB中转成OUTLINE。
请各位达人指点高招，如何才能转成POWERPCB的outline。非常感谢！
HK.rar
框图
先炸开，然后再闭合试试
多谢关注这个问题！
右键试了下，explode是灰色的，不能使用
那就不知道了
要不就在cad里用线沿那些线中间再画一个框，导进去应该就可以了
简单外框可以这么处理，如果碰到复杂点的外框就难办了，就是想看下有什么通用方法解决这个问题
不知道protel转出来的dxf在CAD里为什么不能炸开
