用89C2051单片机制作的电话回拨器

该电话回拨器采用单片机控制，具有电路简单、接触可靠、使用方便等优点。

　　一、工作原理

　　电路见附图所示，系统由摘机，挂机电路、单片机拨号控制电路、DTMF号码产生及放大电路、电源电路等四部分组成，下面分别予以介绍

　　1.摘机/挂机电路

　　图中，J1为电话线进线插座，J2为该装置所并联的电话机插座，Rl为保险电阻;DI—D4为极性保护电路，用于将线路上极性不确定的电压转换成极性固定的电压，保证无论电话线的正负极如何连接，都能使进入开关管VI发射极的一端始终是正电压;V1是电子开关，该开关的通、断受单片机P3.7口控制，当P3.7为高电平时.V2、VI相继导通，电话线路上的48V电压通过VI加到R5两端，电话线上有电流通过，此时处于摘机状态;当P3.7为低电平时.V2、VI截止.电话线上没有电流通过，此时处于挂机状态。在摘机状态，由电话机房送出的48V供电电压大部分由电话线的线路电阻衰减.R5两端产生的电压降大约在5V~15V之问。

　　2.单片机拨号控制电路

　　89C2051完成对拨号芯片的控制，R8、c5为复位元件，完成上电复位，JTI为6MHz晶振。

　　用Pl口的8根线完成对拨号芯片的控制。

　　3.DTMF号码产生及放大电路

　　使用MK5087型DTMF拨号专用芯片。该芯片原本是行列式按键输入芯片，即4条行线及4条列线组成16个按键，实践证明，该芯片不但具有行列式键盘输入，而且与51系列单片机具有良好的接口性能。下面对该芯片各引脚的功能予以介绍。

　　第(1)脚：电源正极，工作电压范围为3.5V—10V。(2)脚：状态输出端，当芯片发出DTMF信号时.该脚呈低电平，否则呈高电平。(3)、(4)、(5)、(9)脚：键盘列线输入端，内接下拉电阻，高电平有效，当该脚与任一行线连接，或者一条行线与一条列线同时有效时，此时芯片发出DTMF信号。

　　(6)脚：电源负极。(7)、(8)脚：振荡输入、输出端，接3.58MHz晶体。(10)脚：该脚与第(2)脚正好相反，当芯片发出DTMF信号时，该脚呈高电平，否则呈低电平。(11)、(12)、(13)、(14)脚：键盘行线输入端，内接上拉电阻，低电平有效，当该脚与任一列线连接，或者一条行线与一条列线同时有效时，芯片发出DTMF信号。(15)脚：单音是否有效控制端，内接上拉电阻，当该脚接地时，芯片只能发

　　出双音频，而不能发出单音频：当该脚接高电平或悬空时，芯片既允许发出单音，又允许发出双音，只有在行线和列线不同时有效的情况下，芯片才能发出单音频信号。(16)脚：DTMF信号输出端：(16)脚发出的DTMF信号经V3放大后，从V3集电极送入到线路中。

　　该芯片行列键盘与DTMF号码为对应关系，当某一按键按下时，相当于该按键的行线R为低电平、列线C为高电平;同样，当某一行线R为低电平、列线C为高电平时，等效于该行线与该列线交叉的按键被按下。

　　4.电源电路

　　电源电路中，220V交流电压经变压器B变为9V.然后经D5~D8整流，CI、C2滤波，再经ICl(7805)稳压.C3、C4滤波后输出稳定的Sv电压，供单片机及号码产生电路使用。

　　采用外加交流电源供电的优点是：当电话线路过长(比如大干20km甚至更多).如果电话线上的电压因为线路过长衰耗太大，以致于到了终端，电压降不能维持终端设备工作甚至为零的情况下，该系统仍然能够正常工作。

　　二、制作安装

　　所有元件安装在50mmx80mm的板上。板上有8个螺丝孔，两个用于将变压器固定在线路板上，一个用于固定7805，其余5个用于将线路板和机壳固定。电话进线插座和出线插座安装在机壳上，并通过连线与板上的JI和J2杆|连。指示灯LED在线路板上设计有安装位置，也可根据外观的设计需要将指示灯引出。J3为220V电雎输入端.J4用于和机壳上的开关K连接。为便于改写程序，单片机IC2不直接焊接在板上，而是通过IC插座插入，这样改写程序时，可直接将单片机从板子上拿下来。需要指出的是，由于R5产生的功耗较大，一定要用功率为IW或2W的水泥电阻.Rl要用不大干51Ω的保险电阻。变压器用2W的即可，其他元件没有特殊要求。

[p]

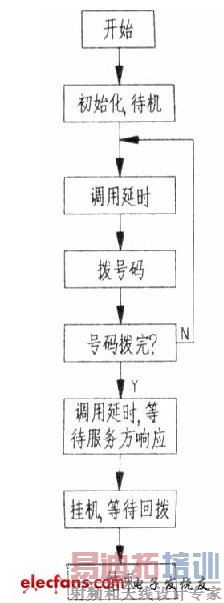

三、程序流程(见下图)

　　四、源程序清单

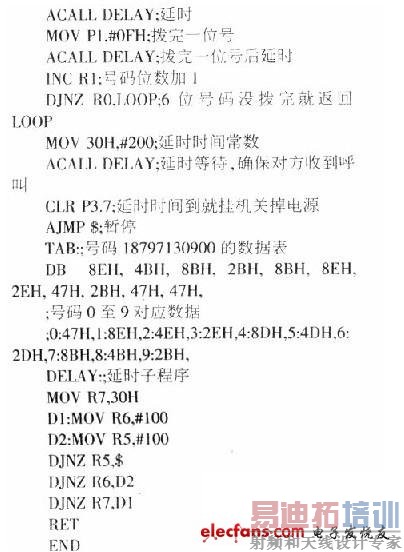

　　下面是以拨手机号码18797130900为例的源程序代码：

　　MOVPl，A;拨号MOV30H.#2;延时时间常数

　　以上程序若改为其他号码时，只需更改TABF面一行的数据表即可。

五、使用

　　平时，该装置的电源开关应处于关闭状态，与该装置并联在一起的电话机可以正常使用。当用户需要使用回拨服务时，只需将开关K打开即可，系统加电后指示灯立即点亮，随即开始按照程序自动摘机和拨号，拨号时，随着一个个数字号码的发出，指示灯同时闪烁，每发出一个号码，指示灯熄灭一次，号码拨完后，指示灯仍处于点亮状态，延时大约2s后指示灯熄灭，系统挂机，等待回拨。该装置使用完毕以后，应将电源关掉，因为虽然线路已处于挂机状态，但是电源仍在工作，会白白消耗电能。
