solder mask和paste mask

录入：edatop.com 点击：

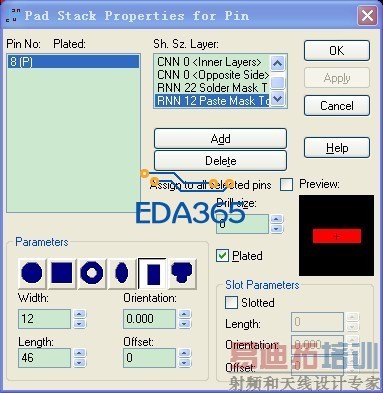

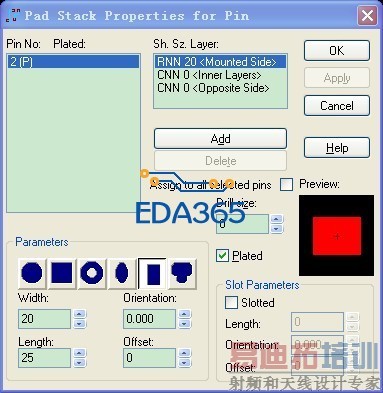

现在有两种焊盘，这两种焊盘一样吗？

solder mask 是在开窗，露出铜皮，这好理解露出铜皮再加助焊，那另一个图没有加solder 等于焊盘上有绿油。我不太理解这个

你理解的没错，如果不开窗就是有绿油了，但是我们在出GER设置这一层的时候，都是将焊盘那一项勾选上，这样就相当默认了在焊盘上面加了一个和这个焊盘一样大的solder mask（当然你也可以设置放大一点）。不知道你明白了否，从规范的角度讲做封装的时候最好还是加上这一层

我明白了 3q
