pads logic的标号旋转

录入：edatop.com 点击：

大家好，请教一个问题：logic画图的时候，我旋转某个元件，标号也会跟着旋转，看起来很别扭，能不能让它像protel一样，不管怎么元件转，标号始终是正立的？

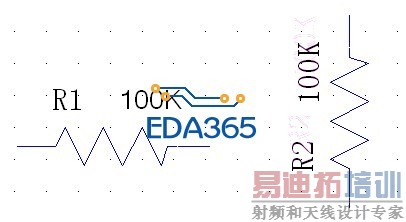

logic原理图：

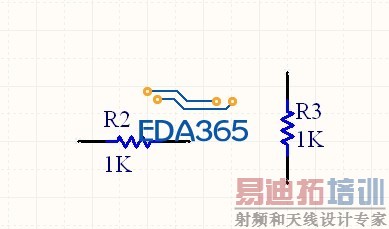

protel原理图：

???

PADS Logic 不是 Protel, 操作不一样.

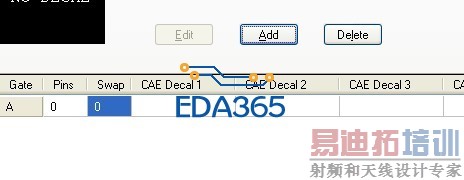

你需要在库里的 PART TYPE 再加一个 CAE DECAL, 然后使用 Ctrl + Tab 来变换.
楼上的, 谁告诉你 PADS Logic 做不到的?

我也想知道啊，有高手指点下呀

是不是两个decal，一个水平，一个垂直放置，然后part type里面CAE DECAL1,CAE DECAL2各选一个：

是的.
