OLED显示器结构/特点/原理

录入:edatop.com    点击:

OLED显示器是一种由有机分子薄片组成的固态设备,施加电力之后就能发光。OLED能让电子设备产生更明亮、更清晰的图像,其耗电量小于传统的传统的LED显示屏。

  OLED显示屏的优点




  优点:

  1.相较于LED或LCD的晶体层,OLED的有机塑料层更薄、更轻而且更富于柔韧性。

  2.OLED的发光层比较轻,因此它的基层可使用富于柔韧性的材料,而不会使用刚性材料。OLED基层为塑料材质,而LED和LCD则使用玻璃基层。

  3.OLED比LED更亮。OLED有机层要比LED中与之对应的无机晶体层薄很多,因而OLED的导电层和发射层可以采用多层结构。此外,LED和LCD需要用玻璃作为支撑物,而玻璃会吸收一部分光线。OLED则无需使用玻璃。

  4.OLED并不需要采用LCD中的逆光系统(请查阅LCD(液晶显示)工作原理)。LCD工作时会选择性地阻挡某些逆光区域,从而让图像显现出来,而OLED则是靠自身发光。因为OLED不需逆光系统,所以它们的耗电量小于LCD(LCD所耗电量中的大部分用于逆光系统)。这一点对于靠电池供电的设备(例如移动电话)来说,尤其重要。

  5.OLED制造起来更加容易,还可制成较大的尺寸。OLED为塑胶材质,因此可以将其制作成大面积薄片状。而想要使用如此之多的晶体并把它们铺平,则要困难得多。

  6.OLED的视野范围很广,可达170度左右。而LCD工作时要阻挡光线,因而在某些角度上存在天然的观测障碍。OLED自身能够发光,所以视域范围也要宽很多。

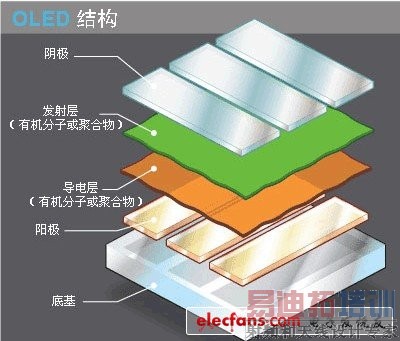

  OLED显示器结构



  基层(透明塑料,玻璃,金属箔)——基层用来支撑整个OLED。

  阳极(透明)——阳极在电流流过设备时消除电子(增加电子“空穴”)。

  有机层——有机层由有机物分子或有机聚合物构成。

  导电层——该层由有机塑料分子构成,这些分子传输由阳极而来的“空穴”。可采用聚苯胺作为OLED的导电聚合物。

  发射层——该层由有机塑料分子(不同于导电层)构成,这些分子传输从阴极而来的电子;发光过程在这一层进行。可采用聚芴作为发射层聚合物。

  阴极(可以是透明的,也可以不透明,视OLED类型而定)——当设备内有电流流通时,阴极会将电子注入电路。

  OLED显示屏的特点

  OLED为自发光材料,不需用到背光板,同时视角广、画质均匀、反应速度快、较易彩色化、用简单驱动电路即可达到发光、制程简单、可制作成挠曲式面板,符合轻薄短小的原则,应用范围属于中小尺寸面板。

  显示方面:主动发光、视角范围大;响应速度快,图像稳定;亮度高、色彩丰富、分辨率高。

  工作条件:驱动电压低、能耗低,可与太阳能电池、集成电路等相匹配。

  适应性广:采用玻璃衬底可实现大面积平板显示;如用柔性材料做衬底,能制成可折叠的显示器。由于OLED是全固态、非真空器件,具有抗震荡、耐低温(-40℃)等特性,在军事方面也有十分重要的应用,如用作坦克、飞机等现代化武器的显示终端。

  OLED显示器的发光过程

  1、OLED设备的电池或电源会在OLED两端施加一个电压。

  2、电流从阴极流向阳极,并经过有机层(电流指电子的流动)。

  阴极向有机分子发射层输出电子。

  阳极吸收从有机分子传导层传来的电子。(这可以视为阳极向传导层输出空穴,两者效果相等。)

  3、在发射层和传导层的交界处,电子会与空穴结合。

  电子遇到空穴时,会填充空穴(它会落入缺失电子的原子中的某个能级)。

  这一过程发生时,电子会以光子的形式释放能量。(请查阅光的原理一文)。

  4、OLED发光。

  5、光的颜色取决于发射层有机物分子的类型。生产商会在同一片OLED上放置几种有机薄膜,这样就能构成彩色显示器。

  6、光的亮度或强度取决于施加电流的大小。电流越大,光的亮度就越高。
