独创的技术引领--TKScope DK9嵌入式智能仿真开发平台

录入:edatop.com    点击:

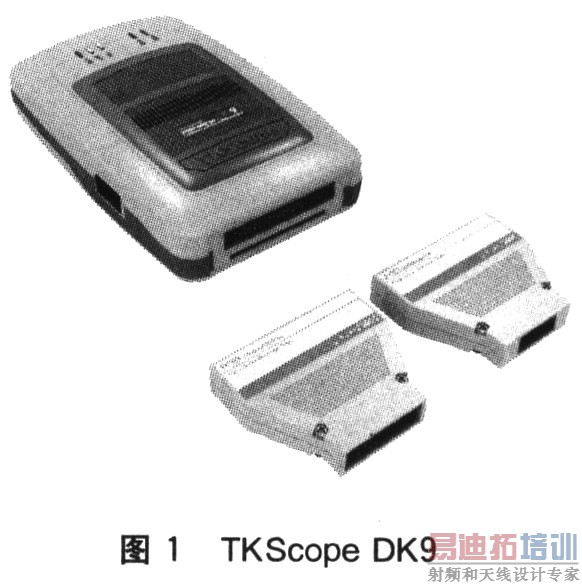

TKScope DK9是广州致远电子有限公司2009年隆重推出的一款高性能综合仿真开发平台,支持DSP和ARM内核的仿真调试,同时内嵌32路专业逻辑分析仪。
    TKScopeDK9仿真器支持双JTAG端口,能够同时完成TI DSP与不同厂家ARM内核的仿真调试,让用户系统级调试更简便。TKScope DK9内嵌32路专业的逻辑分析仪,既可独立运行,只当作逻辑分析仪来使用;也可与仿真模块同时运行,在仿真DSP的同时,使能逻辑分析仪功能,让用户在仿真的同时也可以观察总线上的信号。
    TKScope DK9仿真器是一款集DSP仿真、ARM仿真、逻辑分析仪功能于一体的综合仿真开发平台,其独创的先进技术引领了DSP与ARM开发工具的新模式。

1 TKScope DK9仿真器DSP仿真模块性能
    TKScope DK9支持TI公司全系列DSP芯片,得到TI原厂XDS560类DSP仿真技术的授权。其优越的仿真性能如下:
    ◆TI原厂XDS560类DSP仿真技术授权,支持TICCS3.1/3.2以及最新的CCS3.3集成开发环境;
    ◆全面支持TI公司C2000/C5000/C6000/OMAP/DaVinci等系列JTAG接口的DSP芯片仿真;
    ◆USB2.0(High Speed)高速通信接口,即插即用;
    ◆高速代码下载功能,速度可超越600 KB/s,特别对DEBUG模式下代码的下载进行速度优化;
    ◆支持高速RTDX数据链路,速度高达2 MB/s;
    ◆实时事件触发,支持实时断点;
    ◆目标板I/O电压自适应,支持JTAG IO电压范围1.6~3.6 V;
    ◆内置锁相环(PLL)时钟发生器,能自动判别调节JTAG时钟,支持用户自定义仿真时钟500 kHz~40 MHz;
    ◆能与ARM内核仿真功能以及专业逻辑分析仪同时工作。

2 TKScope DK9仿真器ARM仿真模块性能
    TKScope DK9支持全系列ARM内核的仿真,无缝嵌接多种主流IDE环境。其优越的仿真性能如下:
    ◆支持全系列ARM内核仿真,ARM7/ARM9/Cortex-M1/Cortex-M3/Xscale等,包括Thumb模式;
    ◆支持Cortex-M1/Cortex-M3内核串行调试(SWD)模式;
    ◆无缝嵌接多种主流IDE环境,如Keil/ADS/IAR/TKStudio/RealView/SDT等;
    ◆USB2.0(High Speed)高速通信接口,下载编程Flash速度达到1 000 KB/s;
    ◆支持片内Flash在线编程/调试,提供每种芯片对应的Flash编程算法文件;
    ◆支持片外Flash在线编程/调试,提供数百种常用的Flash器件编程算法文件;
    ◆支持NOR/NAND/SPI等多种接口类型的外部Flash编程/调试;
    ◆支持用户自行添加Flash编程算法文件;
    ◆具备单独烧写Flash的独立软件,提高生产效率;
    ◆支持无限制的RAM断点调试;
    ◆支持无限制的Flash断点调试,突破硬件断点数量的限制;
    ◆采用同步Flash技术,快速刷新Flash断点,速度如同RAM调试一样快捷;
    ◆支持动态断点,可在运行中任意设置/取消断点;
    ◆同时支持程序断点和数据断点,便于用户准确跟踪复杂程序的运行;
    ◆快速单步程序运行,最大150步/s;
    ◆标准20脚JTAG接口与目标板连接,支持热插拔;
    ◆检测所有JTAG信号和目标板电压;
    ◆自适应目标板电压,支持宽电压范围1.8~5 V;
    ◆JTAG最大时钟25 MHz,可达到极限的调试速度;
    ◆自动速度识别功能;
    ◆支持实时RTCK同步时钟(自适应时钟);
    ◆带有硬件自检功能,方便检测排除硬件故障;
    ◆保证最快、最稳定的调试主频变化的目标系统;
    ◆内置特殊调试算法,可靠调试处于非法状态的ARM内核;
    ◆支持菊花链连接的多器件仿真;
    ◆基于芯片的设计理念,为数百种芯片提供完善的初始化文件;
    ◆内置全面的初始化文件解释执行器,可在复位前后/运行前后/Flash下载前后,进行灵活的系统设置,包括寄存器设置/ARM初始化/时钟设置/延时/信息提示等操作。

3 TKScope DK9逻辑分析仪性能

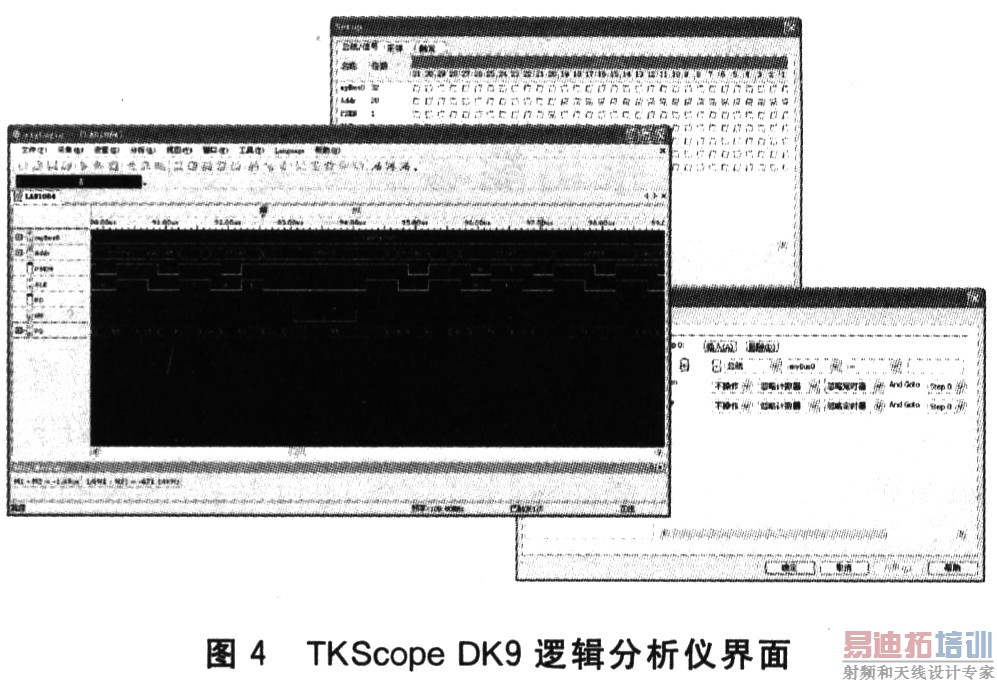

    TKScope DK9内嵌32路专业的逻辑分析仪,其优越的性能如下:
    ◆最大32路输入信号,100 Msps采样速度,512 KB存储深度;
    ◆仿真模块和逻辑分析仪模块紧密关联,可同时独立运行或停止;
    ◆可设置边缘/电平/总线等基本触发方式和高级复杂触发方式,方便易用;
    ◆多文档结构可在测量的同时观察和比较其他数据;
    ◆强大的数据导出功能支持,使对测量信号进行二次分析成为可能;
    ◆柔性频率设置突破传统的1、2、5进制,使得测量更加精确;
    ◆动态升级的硬件算法使您的测量手段与时并进。

4 小 结
    TKScope DK9仿真器集DSP仿真、ARM仿真、逻辑分析仪功能与一体,其优越的性能得到广大电子工程师的一致好评。TKScope DK9广泛应用于各种嵌入式系统的开发,包括工控、军工、电力、汽车电子、航天等领域。
