求助 pads 连通性检查错误
录入：edatop.com 点击：

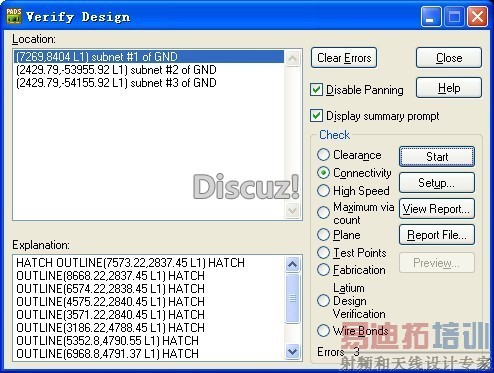

用的pads lyout灌铜后连通性检查总是提示hatch outline错误，如下图。
请问高手这是什么问题？如何解决？文件已上传。
keyboard20130816.zip
请问高手这是什么问题？如何解决？文件已上传。
keyboard20130816.zip
下载看了一下，发现是在坐标 2429.79 -110 的位置上有一个地属性的过孔是在板框外面的，删掉就OK了。

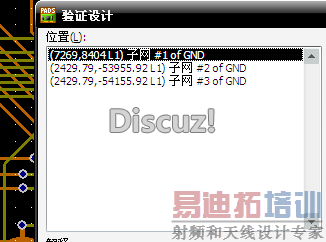

打不开转ASC

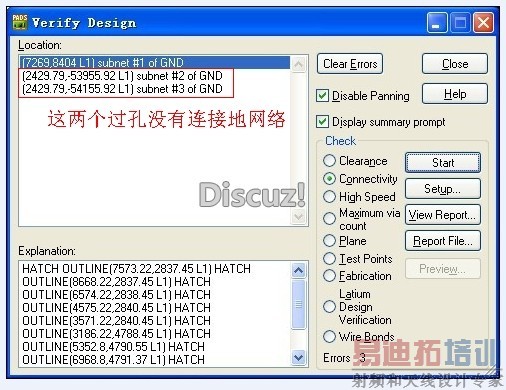

研究了一下，原因是下面的两个过孔没有连接地网络，但是找不到这两个孔
附图
这个应该是无所谓的吧
没事的，不用理它
谢谢，只好这样了
楼上的正解，在板框外有过孔，删除就可以了
我之前也有一块板碰到过类似的情况，当时我想办法删掉了，稍稍有些麻烦，但能删除。现附上，以供参考：
1.选中板内所有ＶＩＡ→右键ｍａｋｅ ｒｅｕｓｅ→命名保存→右键Ｒｅｓｅｔ Ｏｒｉｇｉｎ(设定好你后续需对齐的坐标点) →保存
2将.图面中ｒｅｕｓｅ选中→右键Ｂｒｅａｋ ｒｅｕｓｅ
3.右键Ｆｉｌｔｅｒ只勾选ＶＩＡ→ＣＴＲＬ+ＡＬＬ,选中所有ＶＩＡ删除
4.在ｄｅｓｉｇｎ ｔｏｏｌｂａｒ下选ｍａｋｅ ｌｉｋｅ ｒｅａｕｓｅ→选中之前经第一步，第二步中制做好保存的ｒｅｕｓｅ→按你设定需对齐的坐标点位置放好→ＯＫ
谢谢这位热心的朋友，按照你的方法确实可删除
