LED紫外线照射箱设计制作过程( 解)

录入：edatop.com 点击：

简介

　　几个月前，我一直在寻找一些LED供应商，发现也有紫外发光二极管。我的心直接去升级我没有那么大的设置，所以我开始在寻找互联网的信息。原来一些其他人都做到了，这instructable证实这是真的可能。一个LED UV框有一个明确的多管的优势：它可以在任何规模上的需要而定。我买了25发光二极管，并开始进行试验。这样我能找到一个与LED密度(间距)，发光二极管和电路板之间的距离和成本。

　　LED

　　LED OSSV53E1A从OptoSupply和他们有一个140度角。这意味着，具有均匀密度可在较短的LED发光二极管之间的距离，这意味着给定的间隔更小的电路板的高度。其峰值波长为405纳米，。结果表明，他们发出足够的反应谱紫外线抵抗，让一个完美的曝光。我想用一个共同的电压，从而以391Ω电阻串联LED连接到12V，以确保20mA电流。

　　最后的安装程序将包含一个稳定，因为我不打算用我的可变稳压电源LM317所有的时间。还有另外一个原因，由于非LED的线性性质，不同的+ / -5%12V创造更大的影响所需的时间电流的变化。把一个包装盒上的调节器只是让更多的在选择电源的灵活性。在底板我加入红色LED。这些LED帮助我调整的顶部和底部的电影。我已经使用亮度低，价格便宜，磨砂发光二极管。连接类似，用3220Ω电阻串联LED，除了最后一行包含2个LED和一个330Ω电阻。这些都不是真正需要，调整薄膜可以在昏暗的环境光线进行。出于安全原因，我添加了一个额外的功能开关关闭紫外线灯打开箱子时，打开红灯和停止计时器。这使得更多的高科技盒子，并赋予它一个专业的行为。

　　LED间距

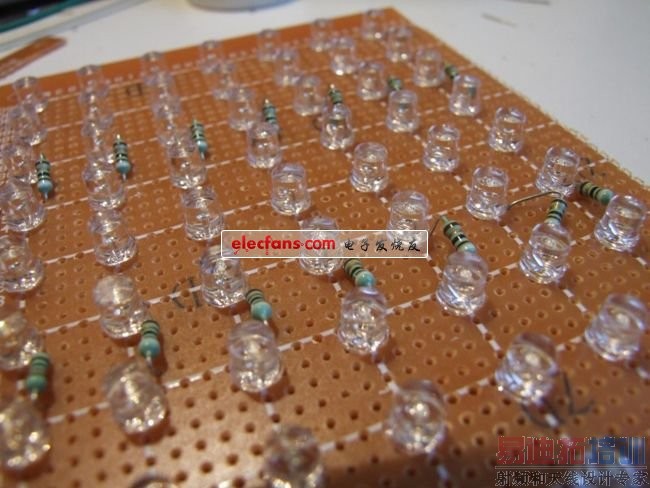

　　我用的盒子的内壁粘按住底部4毫米面板厚的有机玻璃坚果。选择是简单的东西很容易获得。坚果不要使用普通玻璃，因为它阻止紫外线。没有顶部面板安装，因为它是调整过程的一部分：我把底部的第一部电影，那么，第二片板是贴在一个较小的一块有机玻璃。对齐方式对齐的有机玻璃小片，使两个层重叠完美。具有电影连接到它更容易。外板的额外标记帮助这个(鬼孔)。第二部分应载有关于使双面电路板的详细教程。最后的组装允许大小约10x15厘米的电路板面积，与暂时18厘米长，宽，5.5厘米11厘米为两个半深中的每一个内部尺寸。外观尺寸将取决于所用材料的厚度。每板含有7 × 3和4分别为它们之间的孔(间LED的中心实际间距是一样的)12紫外发光二极管。之间的LED的顶部与板的距离是3.5CM，包括有机玻璃面板的4mm。看看下面的细节上看到一个正常的0.1“或1.27间隔板的LED安排：

　　曝光

　　曝光结果：我测试用小板从2分钟到8分钟。为2分钟以上开始不被证明的最好的想法，但我的长曝光时间旧体制使我选择这个值。

　　你可以看到在上图中，从2至7分钟，如果完美的曝光。在7分钟一些过度曝光开始显现出来，只有在大铜领域，由于该影片是用激光打印机打印的事实。这个结果是非常从我获得不同的使用荧光管：低于12分钟，显然是曝光不足及以上14这显然曝光过度，只留下一个小的时间间隔它是正确的。到目前为止，我已用2分钟的曝光4板，他们就出来了完美。当空闲时间将提供什么，我会调查结果不到2分钟的曝光的。由于2和7之间的任何分钟的时间似乎工作，没有一个计时器迫切需要。不过，第二部分应包含此基本电路。

　　 [p] 画廊

　　成品板：

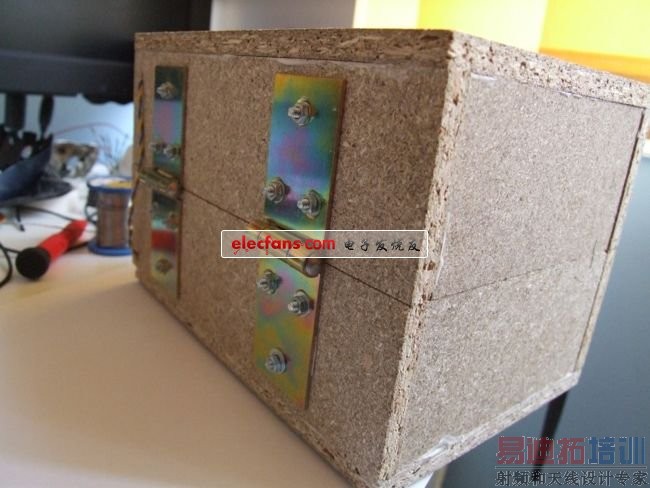

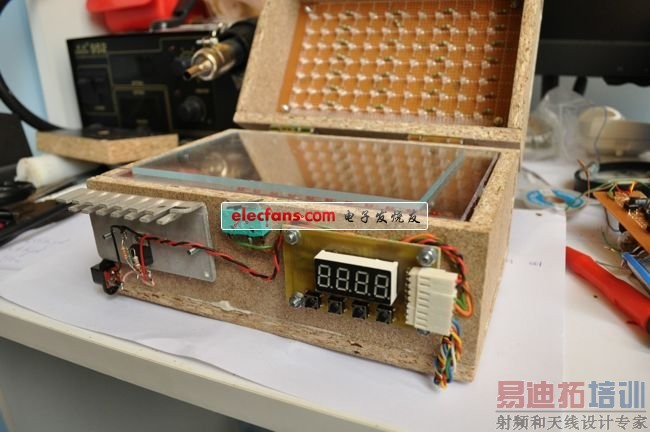

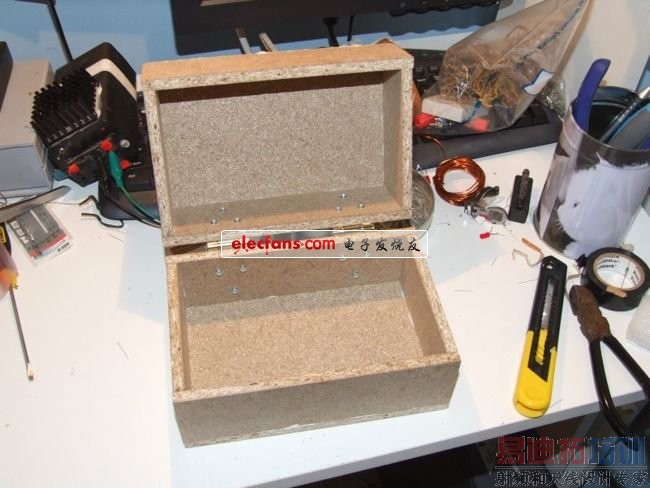

　　盒子：

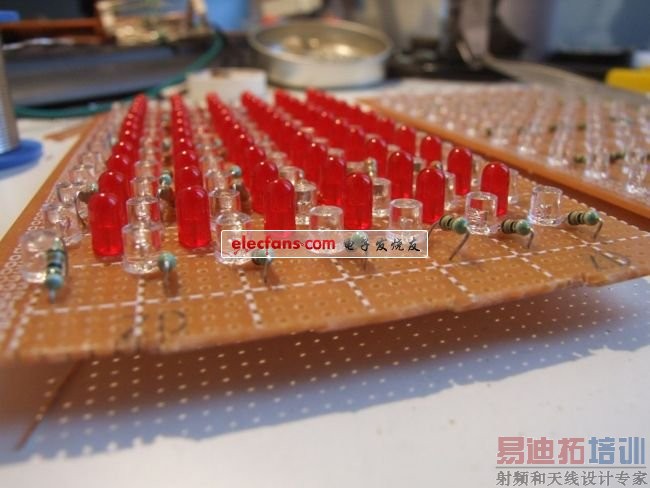

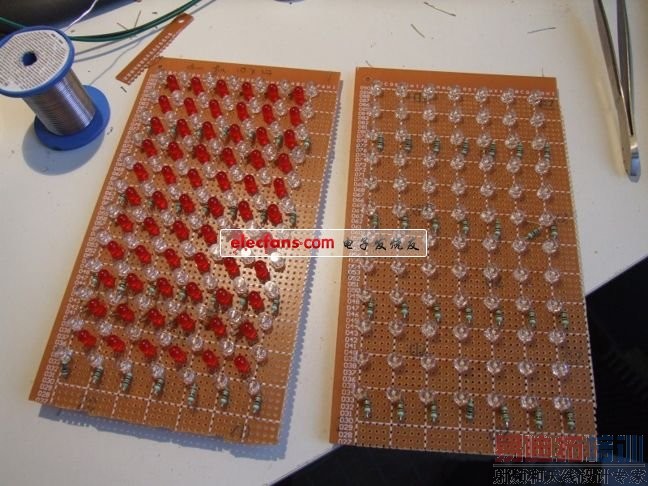

　　面板安装：

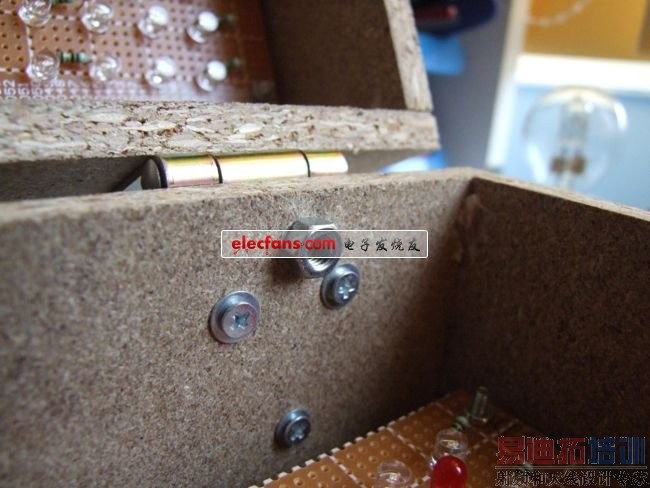

　　有机玻璃面板底部安装一个螺母：

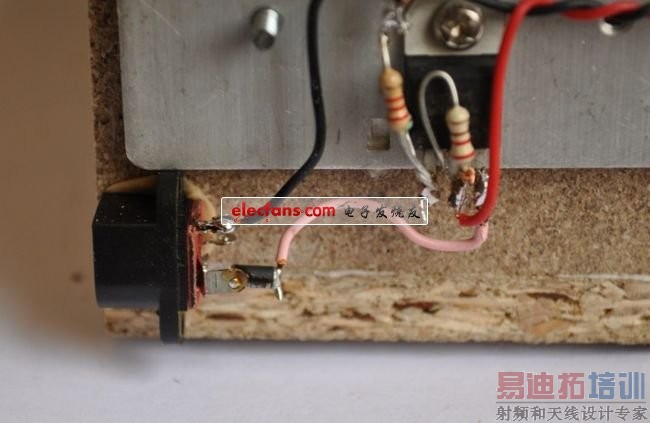

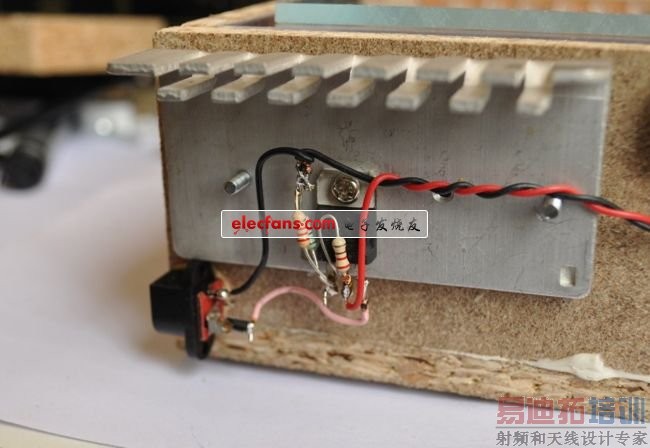

[p] 背面：

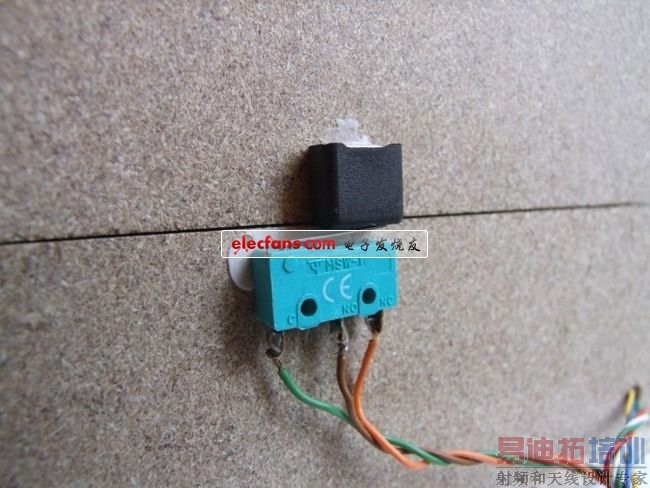

　　安全开关：

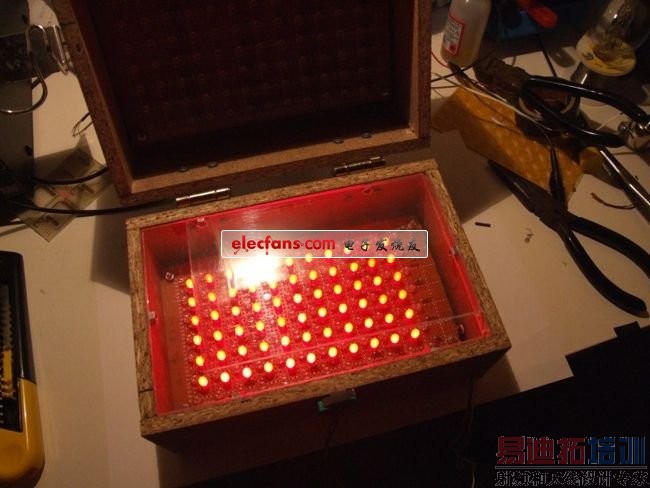

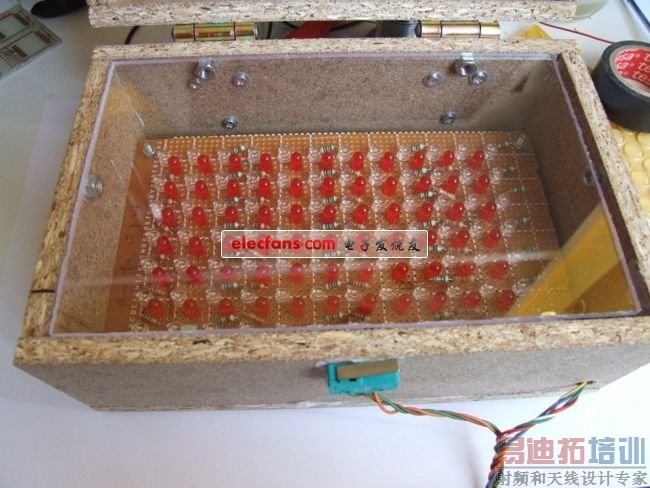

　　红灯亮：

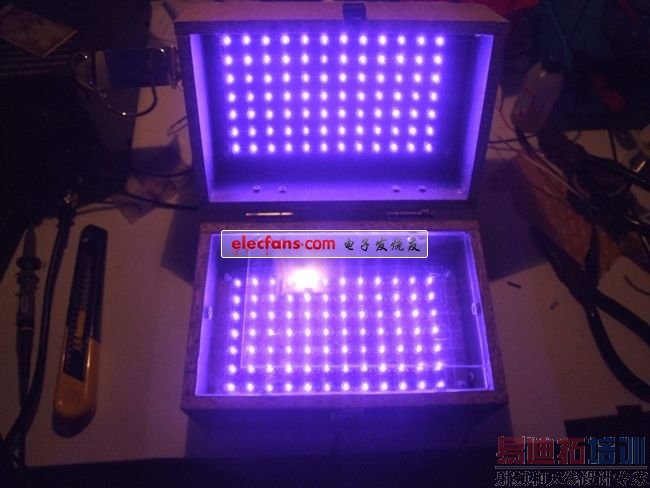

　　紫外线对(开关未使用)：

[p] 构建设计

　　为了建立自己首先必须决定什么是你需要的大小。随着我的设置，板达10 x 15厘米可能会暴露。对于这一点，你需要以下材料：

　　- 168紫外发光二极管，OSSV53E1A;

　　- 56 91欧姆的电阻0.25W 1%(5%也行);

　　- 66红色发光二极管扩散;

　　- 18 220红色LED欧姆的电阻;

　　- 6 330欧姆的电阻的红色发光二极管;

　　- 2原型板，13 × 25是最小的尺寸我发现装;

　　- 1个盖子的1.5A最低的交换机;

　　- 2个铰链;

　　- 1盒;

　　- 其他：螺丝，螺母，胶水等。

　　箱子可能是由您选择的材料。我已经建立了它从两个相同的两半，内部尺寸18 × 11 ×5.5厘米每个。该材料是8mm厚OSB，以便您将需要以下部分：

　　- 4 11 ×5.5厘米件;

　　- 4 19.6 x5.5厘米件;

　　- 2 19.6 ×12.6厘米件。

　　定时器

　　继续我的紫外线照射箱的发展我已经设计并建造了倒计时。

　　有几个人在那里为同一目的，但我想添加一些更多的功能把事情做好。

　　正如我在以前的帖子中提到，安全对我来说是大问题，所以我增加了一个开关，应防止对紫外发光二极管旋转时，盖被打开。当然，这是不够的，所以交换机工作与确保一切顺利定时器相处。

　　主要特点：

　　- 精确的时间显示

　　- 可调节的时间，10秒分辨率

　　- 开始/暂停功能

　　- 自动暂停和紫外线LED关闭时，打开盖子

　　- 为方便一些预定义的可用值。

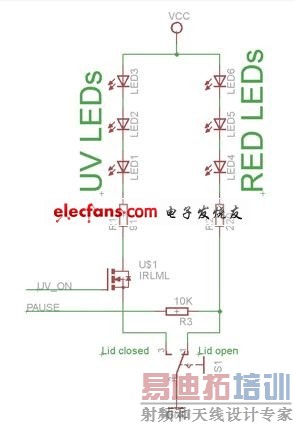

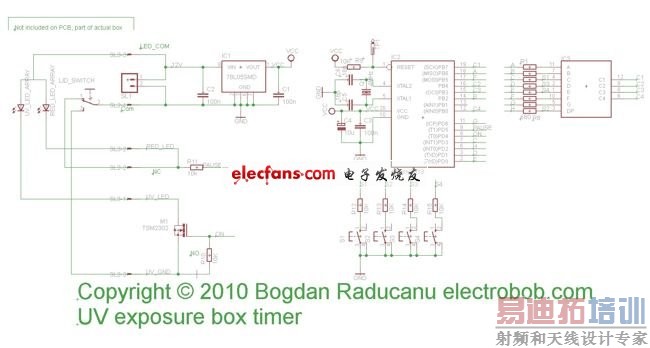

　　实施安全措施是容易的，因为包装盒上的开关可以使连接或红色或紫外发光二极管。定时器需要控制的紫外发光二极管，所以我使用了MOS晶体管。它还需要知道盒盖状态。我建立了一个电路，可以实现这一切。这个概念示意图可以看出如下：

　　该图显示，象征，红色和紫外线LED通过基本单元是在面板重复阵列：三个系列LED和一个电阻。正如你可以看到，有没有办法打开紫外线灯盖打开时，即使这样的命令将来自微控制器。微控制器可以将通过MOS晶体管的紫外线灯上，只有当盖子被关闭。这是通过软件控制了。为了检测是否盖打开与否，微控制器监控的状态阴极的红色LED阵列。当盖子打开时，这是对地短路和微看到一个低逻辑电平。当盖子打开红色LED会传导电流，迫使微控制器看高。这个电流虽小，由10K电阻限制，因此LED没有出现在。我本可以选择留在所有的时间，红色发光二极管，因为这不影响曝光框的功能，但它增加了额外的消费，更多的热量需要由下部面板消散。

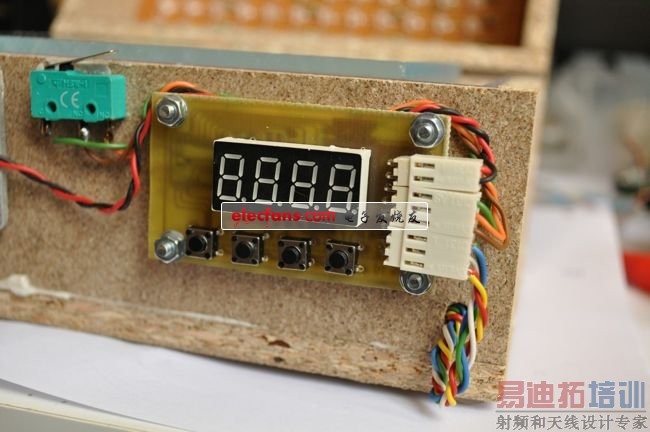

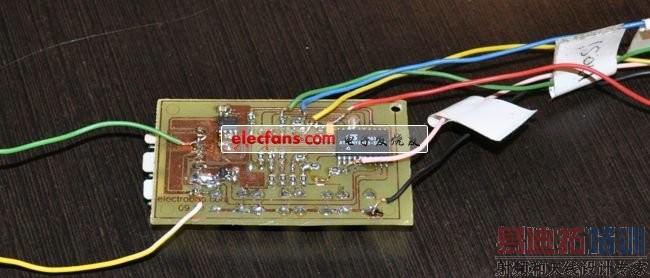

　　虽然不完全有道理的，我决定去足功夫，使一个显示此计时器。可能有许多方法可以做到这从一个简单的电路555起。我希望电路是一个盒子本身的挑战，那么小SMD零件尽可能使用。

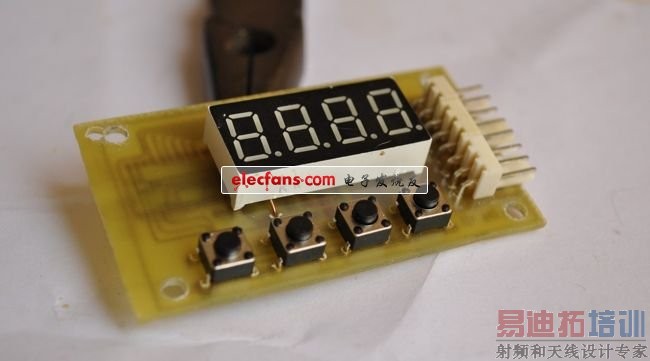

　　该显示器是从Luckylight KW4 - 361ASB。它体积小，9毫米字高和有4个复用的数字。有两个选择这个特殊的部分基本条件，首先，我希望它小而高效，使小电流是足够明亮的显示屏和第二我希望它被复用，因为这可以简化电路板布局。

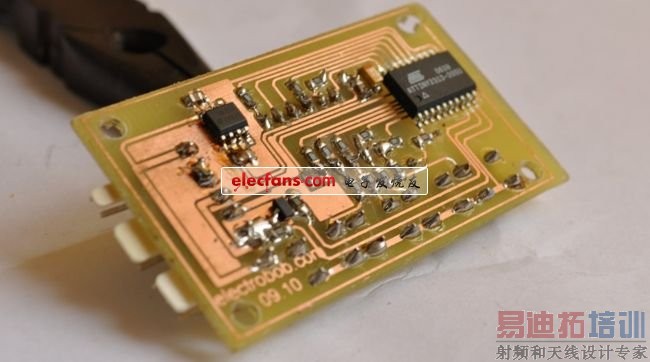

　　我选择ATTINY2313微控制器，因为它所需的所有执行所有任务的特点：足够的引脚驱动器，定时器，足以引脚和内存。它有一个内部振荡器过，但我错过了，公差在10%以内，我认为这个项目是太高。我后来又加板上的晶体，但调整了对我的特别电路开始计时器的值，以弥补内部振荡器偏差。这是很容易，因为我知道，对于显示刷新频率为50Hz，因此频率计是所有我需要的。我相信，这应该没有波动，没有将来的赔偿，将需要维持在一个较小的值错误，也许不到2-3%。我建议使用石英晶体，但这不是强制性的，你可以使用我的方法或简单地接受最高10%的公差。

　　要打开我使用了一个TSM2302 MOS晶体管其中有一个3.6A的能力，比两个板足够了紫外发光二极管。其他晶体管可以使用，如IRLML0060TRPBF。

　　除此之外，还有4个按钮板上，一个7805稳压器和连接器。在4个按键有从左至右以下功能：启动/停止计时器，UP 增加了10多秒，向下减去10秒，MEM 回忆从记忆的一些预设值。

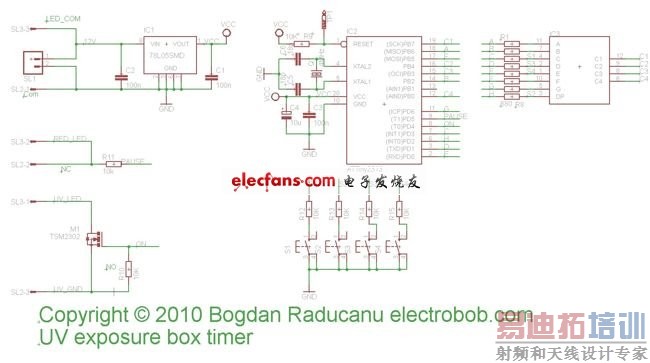

　　由于软件可以在连接显示灵活，我选择为尽可能方便的连接 PCB 布局，这就是为什么原理是不是很简单。
