简单过压保护电路设计
录入：edatop.com 点击：

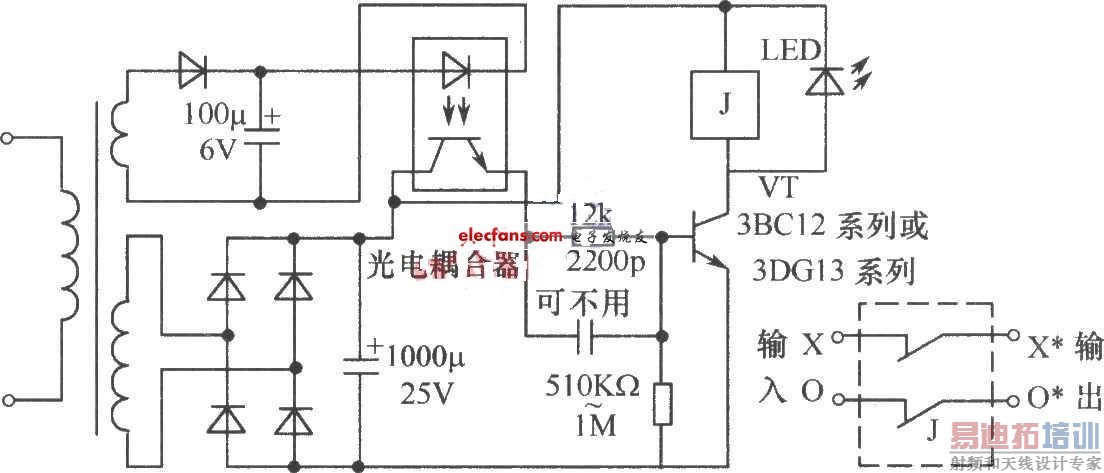

工作原理：利用光电耦合器的通断与否进行控制。电压正常时，光电耦合器几乎无输出，VT管被反偏而截止。当某种原因使电路电压升高时(零线断线或零线错接成相线等)，取样电路次级电压随之升高，光电耦合器满足工作条件。光耦输出电流增大，使VT管偏置电压升高并饱和导通，执行机构继电器动作吸合，切断电源进而达到保护电器的目的。若故障消除，电压随之正常，该电路立即退出工作，恢复电路供电。简单过压保护电路如下图所示：
元器件选择：光电耦合器用4N25或类似品。三极管用***率管3BG12或3BG13均可。继电器触点选用5A以上。线圈工作电压可自定(5V以上至十几伏均可)。用发光二极管LED做续流管，可兼作指示器。需要动手改动的是电源，变压器初级按最大值380V计算(这里按初级380V有效值计算，具体要求可参考整流电路的技术要求。
