超通量RGB LED控制器设计制作

简介

　　在该项目中所用的吗 超通量RGBLED的共阳极和PIC18F25K20，以产生颜色的组合。它有两个功能模式，自动产生的色序是在μC内存存储，和手动模式，可以在其中选择的七个可能的颜色之一。

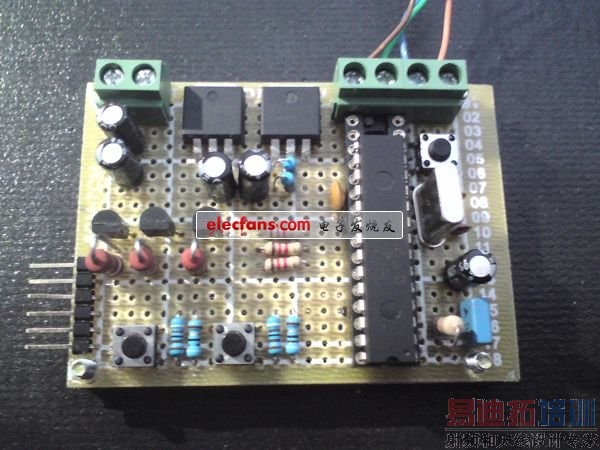

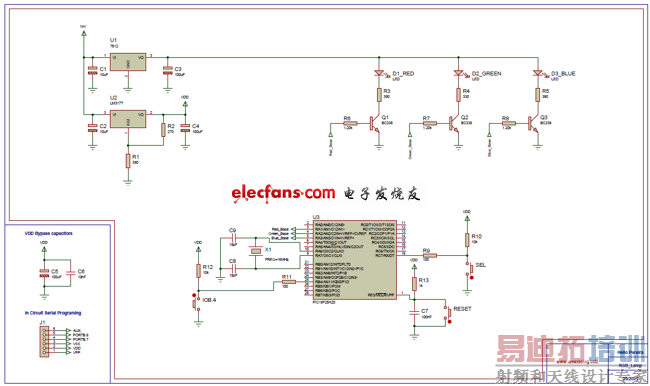

　　示意图

　　固件

　　PWM(脉冲调制)控制RGB LED，因为PIC18F25K20只有2个PWM输出(硬件)，我也有3个PWM输出的软件，我使用的TIMER0，我使用手动模式的PWM平变化中断。

　　去抖动

　　在这个项目中，我使用按钮来改变这两种模式之间并改变颜色。但是，如果我们使用电路中的按钮(1)我们有一个问题。这种配置的问题，由于可能包含返回某种行动的任何开关，机械性质。为了解决这个问题，它可以通过硬件或软件。我们可以使用一个RC延时电路或带施密特触发器可以做，但两种方式将提高价格。所以，我做软件的反跳。

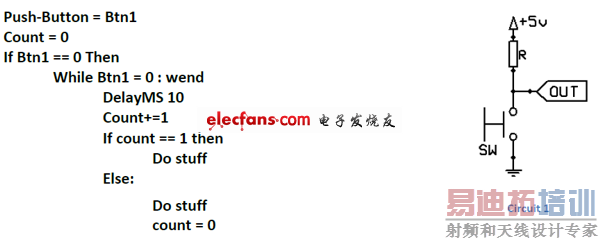

　　做反跳的代码示例：

　　它可以在不同的距离，但这种方式为我的作品。

　　电源供应器

　　我用一个7812稳压器，电压稳定保持在RGB LED的μC我用LM317的电压稳压器。要计算LM317的输出，我用这个公式：

　　LED RGB

　　我使用的RGB LED不同的电阻值，因为它的颜色有不同的VF(正向电压)。我用这些方程，计算出电阻：
