T拓扑+菊花链拓扑

录入：edatop.com 点击：

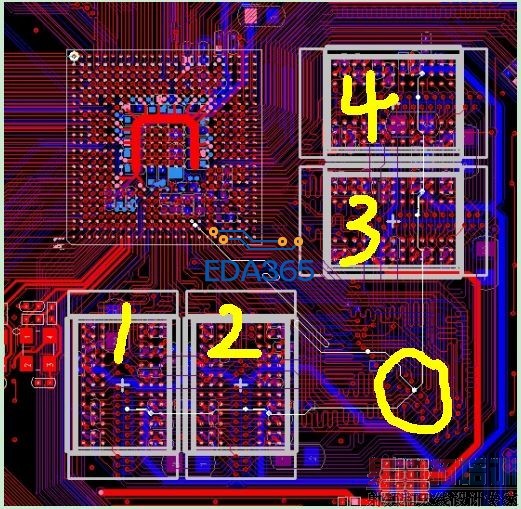

请教下，上图中从CPU到四个DDR2之间的地址线，走成现在这样的拓扑结构，从节点0到1,2,3,4之间的线长是要求如何等长的？怎么实现？

怎么没人我回我呢？

这样在allegro上可以轻松实现，但在pads上就困难了，只有一短短的手工测量了。

期待高手解答！

删掉一端的，pads只能这样

你现在走的这个线没有等长吧，１４比２３要长吧

pads也能轻松实现了。

好像是这样的。
0点到1、2和到3、4是菊花链拓扑结构的吗？需要怎样等长1到2和2到0的长度？

不用等长，有时候等长效果不一定好;-)
