各位朋友，帮忙看看这个图片，在铺地铜时，为什么要打+铺铜呢

录入：edatop.com 点击：

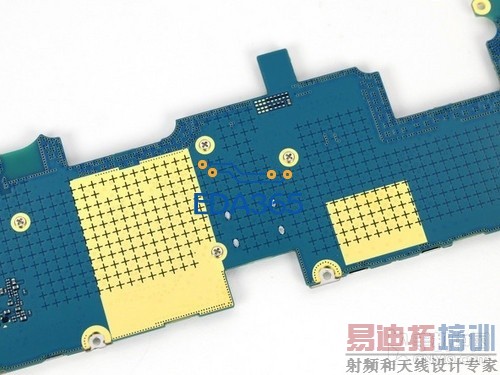

各位朋友，帮忙看看这个图片，在铺地铜时，为什么要打+铺铜，这对pcb板有什么好处呢。

散热，不让PCB因温差而变形。

这是什么板子？

什么板子，学习了

看板子挺精密的，应该是防止过回流焊时高温起泡。

这类细长的板子在过炉过程中，整块铜皮会由于温度的不均匀产生很大的张力，使板子弯曲。对比如大的QFP或者BGA产生虚焊，影像品质。加上十字镂空之后，会让热量传输被这些沟道阻碍，变慢，板子只会局部微小变形，而不会整体大的变形！一般用与FR4纤维成45°的斜十字更佳！

意思就是说像这类细长的板子都要注意这种问题咯？

你看水泥马路，为什么要切割的一块一块的。一个道理

学习
