PADS2007处理单个多运放电源引脚
录入:edatop.com 点击:
如题。如图。电源管脚隐藏了?
本人新手!
这么说吧 在画原理图的时候,要放置一个多运放,比如这LM358是个双运放,大家是怎么处理这个电源引脚的?这么表达应该更明确了。
本人新手!
这么说吧 在画原理图的时候,要放置一个多运放,比如这LM358是个双运放,大家是怎么处理这个电源引脚的?这么表达应该更明确了。
你可以这样试试,双击要显示或隐藏的原件,点击visibility选项,在visibility part text窗口中可以对这个part 进行显示或隐藏的操作。

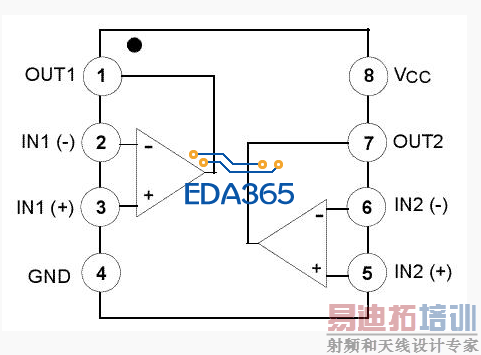

Pads里不能单独隐藏某个脚的。您所提的这个器件LM358,它完整的内部结构是这样的:
不行呢 试过了 没有对应的选项 是否要从元件库里改?
原理图里没显示电源脚 布线的时候可能就会忘记了 那该如何是好?
唯一的可能是库文件中只有pin namber 没有pin name,在库里加进去就可以了。
求解啊

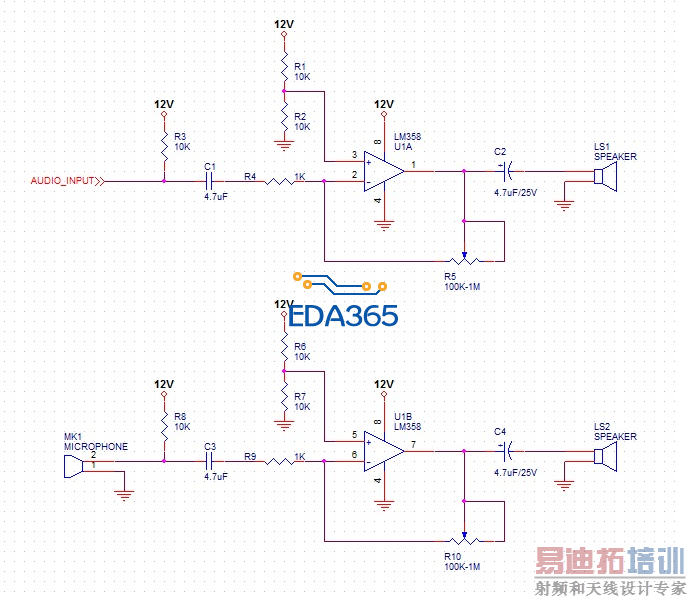

我转个图给你看下,你应该更明白。如图
或是这样跟您说吧,这个LM358封装一共8个PIN,在pads原理图里有多少个pin就要画出多少个,否则在建part的时候就会报错:由于pcb封装(有8个脚)和CAE(假如少了2个pin--电源和地没有画出来);而在pads里是不能隐藏pin脚的,protel里就可以。
pads在元件中隐藏电源和地的方法
感觉分成3块好点,电源单独用一块
I got it! Thanks !
学习了
