菜鸟求指教改变部分原理图后如何在原画的pcb上修改？

一、板框图改变后，可以用dxf文档导入到pcb中，然后再用board线画板框。
二、orcad电路部分原理图改变后，我们可以用这种方法更新到原有的pcb上：
1、先导入新修改好的原理图的网表，在PADS中建立一个新的pcb文件，这个文件只有元件和网络，只要导入正确就可以了，然后关闭；
2、打开我们现在做好的PCB文件，在tool中用compare/ECO用当前文件和第一步做的新文件进行比较，形成一个ECO文件；
3、把这个ECO文件导入到我们现在做好的pcb文件中，就可以只对修改的地方进行修改，而不需要修改的地方可以很好的保持下来。
这种方法很方便。还有有朋友说也可以生成asc后直接和PCB比较，这个方法试了几次没有成功，可能是版本的问题，你可以试试，如果成功，这样就不用三步用两步就可以了。

同意楼上的，另外，板框如果修改不大的话，可以直接右键选中选择边框，然后点要修改的地方逐一修改就好

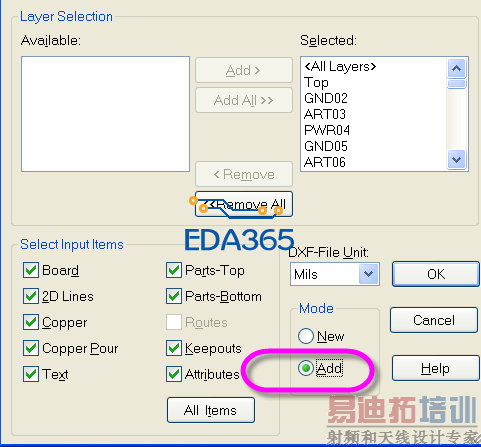

1,导入新结构图时，在下面的界面要选add

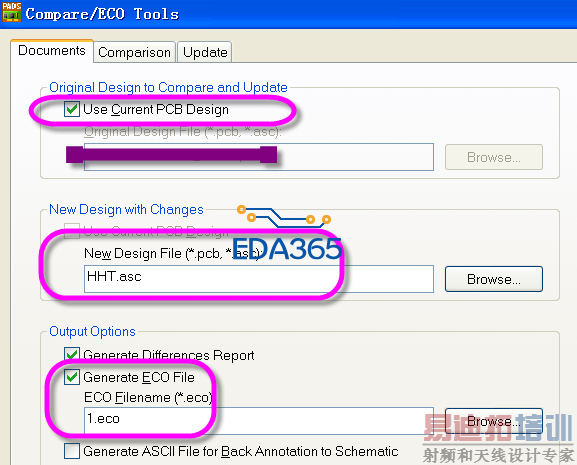

2,利用pads layout的compare eco功能。将当前的PCB与ORCAD生成的asc网表进行比对并产生eco文件，然后在
当前PCB中导入ECO文件

导入asc简单，只需要倒一次网标就OK

感谢分享

楼主，把你出问题的原文件发上来！
