求助：关于输出CAM文件
录入：edatop.com 点击：
单面板输出CAM文件时需要输出那几样呢？是不是把CAM文件发给制板厂就可以生产板子啦？
会出不会说帮不了你了
dali618 发表于 2012-12-14 23:15 上图silkscreen bottom没有画圆圈。 很热心赞 感谢高人指点
一般单面板都在底层走线。现在假设是这样，我们可以如图出光绘文件。

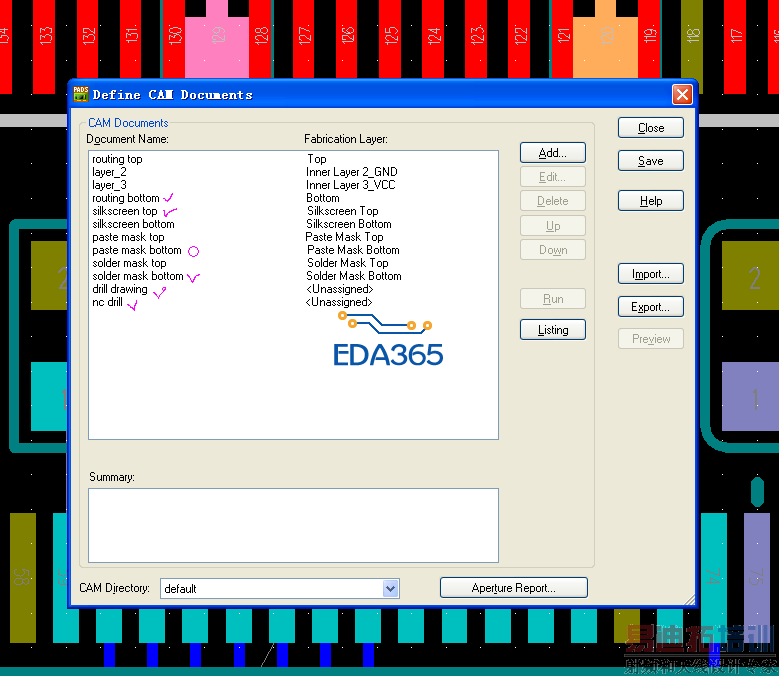

这个是四层板的光绘文件，图上打勾的就是做双面板用的，画圆圈的是如果底层有表面贴元件时需要出的文件，如果没有，就不用出了。
paste mask bottom是制作钢网的文件。把这几个文件发个板厂和钢网厂，就可以生产PCB和制作钢网了。
