PADS9.4.1如何实现DDR2串联匹配电阻也能实现等长设计？
录入：edatop.com 点击：
据说pads9.4.1加入了最新的功能“Associated Nets”功能，可以实现allegro那样，可以跨越串联的元件计算走线长度。
这样，DDR上串联匹配电阻之后，同样可以让软件去实现等长计算，而不是靠自己去计算。
看了半天“Associated Nets”的英文文档，没弄懂具体怎么去操作。
请教大虾们了.
这样，DDR上串联匹配电阻之后，同样可以让软件去实现等长计算，而不是靠自己去计算。
看了半天“Associated Nets”的英文文档，没弄懂具体怎么去操作。
请教大虾们了.

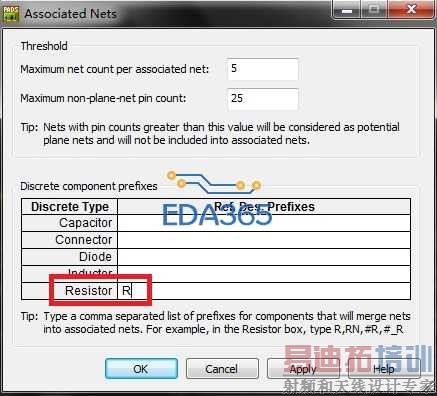

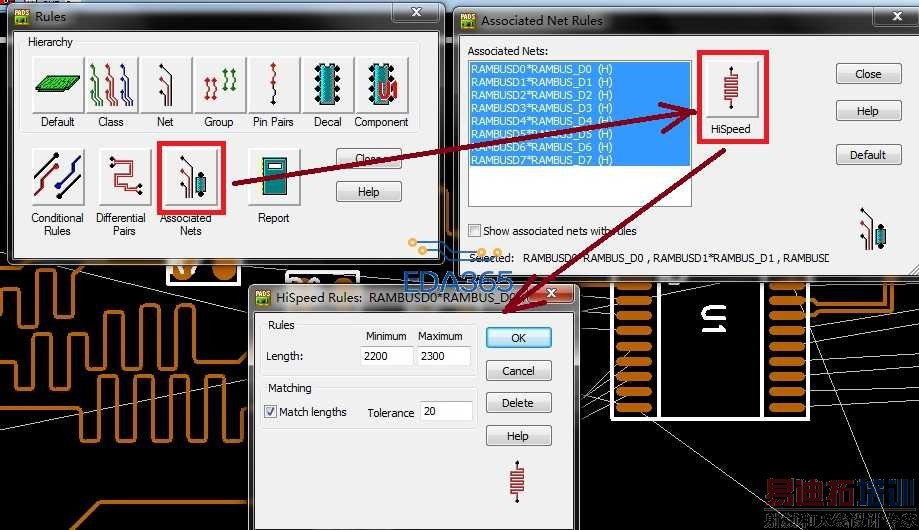

把匹配电阻的RfDes头加进去，比方说R，加在最下面Resistor那里，然后再去Designrule那里设置等长数据就可以了
如图
不知使用排阻的也能实现吗
多谢回复！
如果使用排阻无法实现这个功能，那PADS这项改进没有太多意义。
现在的DDR几乎都是用排阻的，谁还用单个电阻啊。
哎，PADS的功能改进，总是慢得像蜗牛一样！
这几年来，几乎只看到他们修正BUG，看来，软件上的BUG已经够他们折腾几年的了。
正在找这方面的资料
好像不是吧，用排阻会影响DDR性能。建议一般都不用排阻的。
关于排阻的问题很好解决，直接用分散的电阻，并排布局，最后调整好后再换成排阻就是了！
