allegro转pads

以16.3版本的abc.brd文件为例：

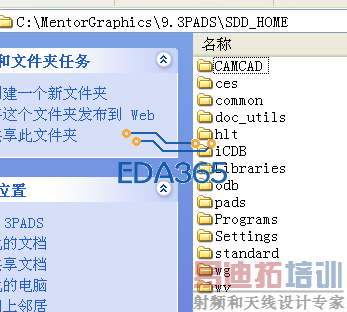

1、将SDD_HOMEtranslatorsskill_scripts文件夹里的所有文件拷贝到cadence的$HOMEpcbenv文件夹（例如我的机器是C:SPB_Datapcbenv）中；
2、创建一个新的文件夹abc，将abc.brd拷贝到文件夹abc中；
3、用allegro打开abc.brd；
4、然后在allegro的command中敲入：skill load “dfl_main.il”（红色部分）；
5、继续在command中敲入：main out（红色部分）；
6、在弹出的对话框中，点击Start One Way Translation按钮；
7、等待转换完毕，如果有错误出现，需要完全修正错误；
8、打开pads，选择File->Import……，导入abc.brd文件，搞定。

转换过程中，提示如下错误，请问如何解决。
---------------------- Al2Exp summary ----------------------
Al2Exp - 86 error(s), 49 warning(s)
Export log file saved at "C:/SPB_Data/pcbenv/test/20001P1_MGCLogFilesinterfacelog.txt" file
Run "show log" command to view log file
------------------------------ Done -------------------------------
ERROR: Unable to issue shapes for padstack VC060D030P - layer problems
ERROR: Unable to issue shapes for padstack SC100_SM220_FID_NSP - layer problems
ERROR: Unable to issue shapes for padstack SR055X050 - layer problems
ERROR: Unable to issue shapes for padstack SR270X130 - layer problems
ERROR: Unable to issue shapes for padstack SR065X040 - layer problems
ERROR: Unable to issue shapes for padstack SR090X075 - layer problems
ERROR: Unable to issue shapes for padstack TC150D100P - layer problems
ERROR: Unable to issue shapes for padstack TS150D100P - layer problems
ERROR: Unable to issue shapes for padstack SR140X100 - layer problems
ERROR: Unable to issue shapes for padstack TC140D090P - layer problems
ERROR: Unable to issue shapes for padstack TS140D090P - layer problems

可以这样直接转吗

我自己测试过，可用。

那转出来的层面都是OK的吗？
还有焊盘呀，等等，不需在调整了吗？

试试看效果

没装16.3，可以帮手转下不

在16.5是不是也可以？

谢谢分享，

pads9.3的SDD_HOME里面没有这个:translators

晚上装一个pads9.3.1a再来试试

试试看

绿色版的没有。

按照你的方法去试了，还是不能转换。1-7步全部OK，在最后8步操作时候导入进去就会提示不能打开文件。，使用的是WIN7系统。

确定可以用？

我也是win7，64位的，可以的话，是否能将你的文件发给我看看？
另外，你确认你的allegro的版本是16.3以下的么？

我用的16.2版本的，PADS9.3.1，XP系统，但进行到第4步时提示错误，怎么回事呢？
