修改一些网络的铜皮边框，不能铺出铜皮？

录入：edatop.com 点击：

现有一块pcb板，用一层专门做电源层，它的层属性为NO PLANE，由于修改一些网络的电源的边框，不知道怎么回事：flood all后，有些电源网络的铜皮铺怎么也铺不上，只能看见电源的边框，请遇到这种情况的兄弟，指导一下。不胜感谢！急！急！急！

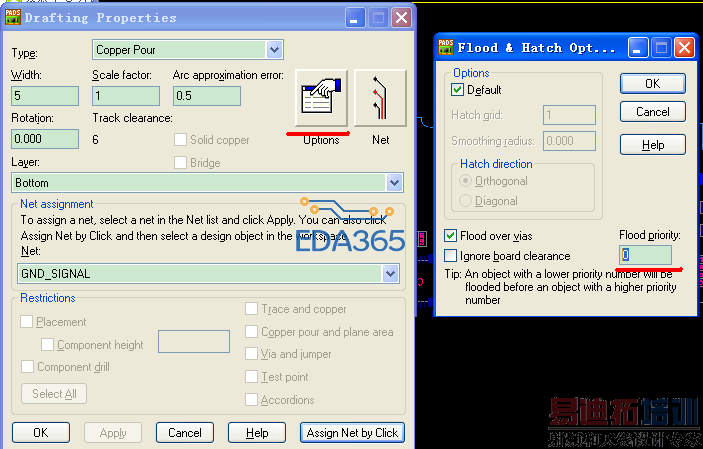

没有设置灌铜优先级

tools-pour manager-hatch选择Hatch All看看

我修改了边框和移动了一些过孔，怎么还能用hatch？

View->Nets->default->OK.

我没注意到有些地方铜皮重叠啦，没有设置铜皮的优先级，所以没铺出铜皮来，谢谢cs.su啦！

学习
