关于走线,有图.

录入:edatop.com    点击:

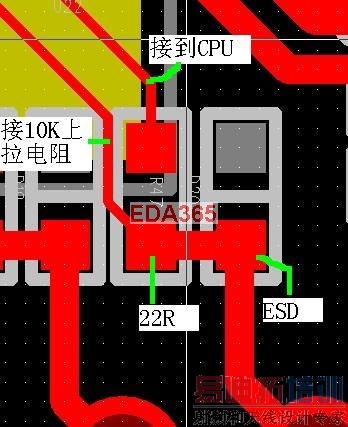

如图,这是SD卡的走线,从ESD进来,接上拉电阻,在上拉电阻与ESD中间接一个22R电阻,原后进入CPU。我想知道我这样走线对不对?因为公司有人说,最好是排着走,就先ESD,接着上拉,再22R电阻,最后到CPU。大家有没有这方面的资料,让我学一下。

防静电的缘故,一般是先经过ESD器件然后到其它

同意11楼讲的。先经过ESD器件然后到其它,ESD元件要靠近接口器件(如SD卡,USB等)。就是这一个原则,万变不离其中。

你那个电阻画着接地的那叫什么上拉?
