Pads差分对难道要多步才能实现？

Allergo约束管理器里面的差分对规则只需要在一个地方设置：
除了Width、Gap等耦合参数外，还可以设置Static Phase 约束两根线的长度偏差。
如果手动拉线完成后，两根线的线长不满足偏差要求，这个时候就拉蛇形线并通过DRC实时监控来实现差分线的等长。
-----------------------------------------------------
可是在pads-Layout的Design rules-Differential Pairs里面只有Width、Gap参数设置，没有长度偏差匹配设置！
难道必须：1.得在Pads-Layout的Design rules-Class里面为这个差分对建立一个NET-CLASS
（这一步可省略，直接在Router里面对两根线设置等长），
2.再在Pads-Router里面将这个NET-CLASS加入Mathed Length Net Groups，并设置好长度偏差
这样才能手动绕线 调整差分线等长。
不知道是不是这样的？

新手求教：

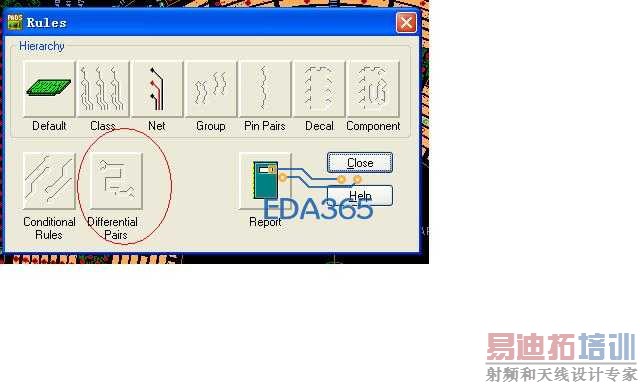

根本无法在layout中设置差分对啊，设置项都是灰色的

进入router里面可以设置

打开的PCB必须要有有效的网络
这儿又回复了你一下哦
-------------------------------------------------
ares0260 发表于 2012-7-24 16:17

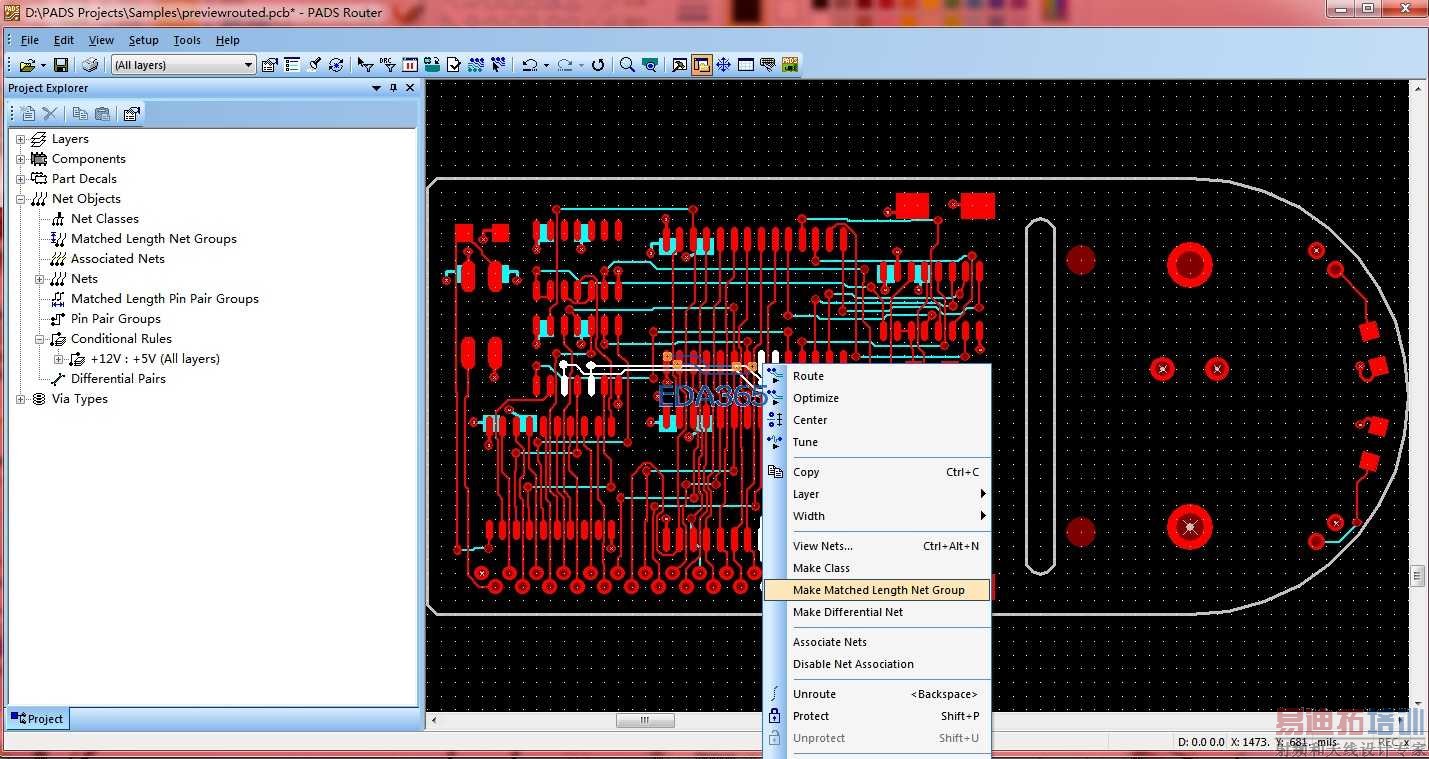

再看看Router里面的Matched Length

我想你应该明白了吧

無敵感謝大大的用力分享啊．
