走线问题，急
录入：edatop.com 点击：

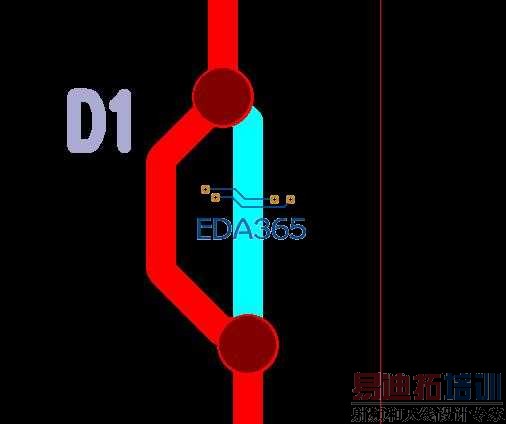

在pads pcb文件里面，一条线上，在两个过孔之间，顶层和底层都可以走线l连接，用什么方法可以？多谢！
顶层底层画铜皮
creat loop就可以了
router中是Allow loops when rerouting
layout中是选中后CTRL+J走线
搞好了，多谢
