紧急求助 出gerber时遇到的问题《已解决》
录入：edatop.com 点击：
出gerber时遇到的问题
如上图：是2个不同层的元件，但出gerber后看到是在同一层了
元件在bottom层，在top soldermask 层看到的，将元件移到top层，在bottom solder mask层就没有这种情况了
这样的情况板子上一共出现了5处，而且清一色都是0805R的封装
出gerber时
第一次遇到，求大神赐教
解决方法：

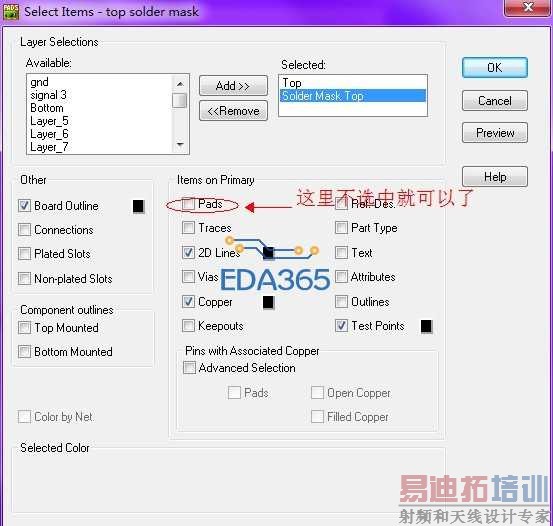

如上图：是2个不同层的元件，但出gerber后看到是在同一层了
元件在bottom层，在top soldermask 层看到的，将元件移到top层，在bottom solder mask层就没有这种情况了
这样的情况板子上一共出现了5处，而且清一色都是0805R的封装
出gerber时
第一次遇到，求大神赐教
解决方法：
把板子发上来大家看看吧
应该是元件焊盘！设置solder make选层选错了！
看样子是封装做得有问题, 建议检查一下封装.
封装没问题，以前的板子就没遇到过
那只有看实际文件了.
如果方便可以别的元件删除, 只留这几个元件, 发给我看看.
嗯。可以的
TC02V01_7.zip
flywinder 发表于 2012-8-13 13:22 刚刚分析了一下这个原因, 好像非常复杂. 嗯，这个以前还正没注意，谢谢哦 你的解决方法可以解决, 也是最有效的, 不过针对有特殊封装时, 不建议这样做. 嗯，那天没找出原因，就直接把pcb给板厂了，让他们去弄 收藏了
有封装引起, 有加层引起, 有软件本身的 Bug.
楼主用的10805封装属于非常仔细的封装, 连 Solder Mask 层都在封装中体现了.
