新手LAYOUT的几个问题

问题一：
logic同步到layout时，出错如下：
Line 19 , Section *MODIFY_GENERAL_RULES*
VALID_VIA_TYPE STANDARDVIA
* There is no Via type STANDARDVIA in design
我将layout中的过孔名称改为“STANDARDVIA”后再同步，不会出现错误提示，不知道是什么原因？
问题二：

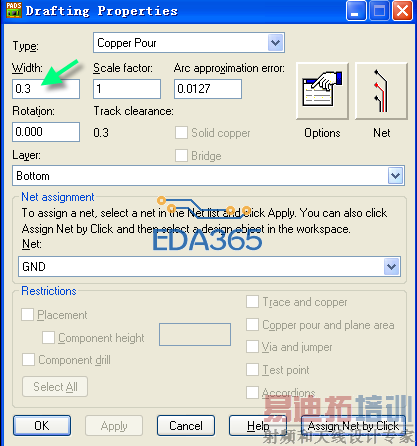

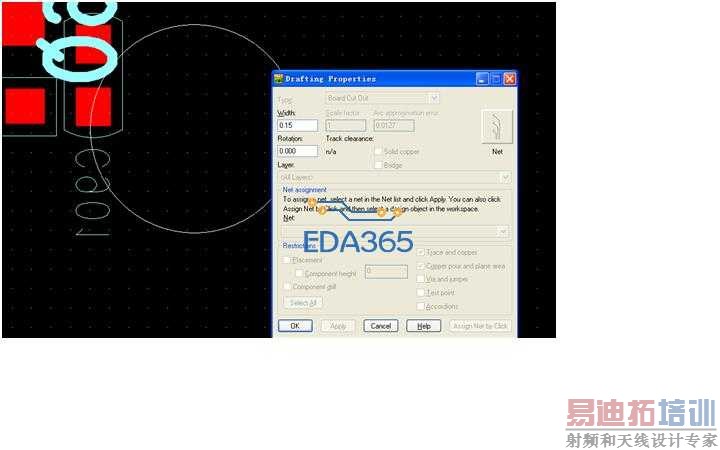

在画board cut out和board outline时，在Drafting Properties对话框中，更改width项后不起作用，在pcb中线宽还是默认的0.0254，不知道是不是哪没有设置好。如图1所示：
问题三：
在layout中，若有很多个相同的board cut out时，能否通过复制来完成，包括copper pour也是的，请高手帮忙解答以上一个问题，谢过！

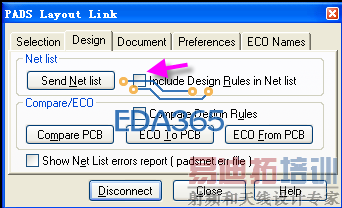

一，原理图ECO TO PCB操作时，此项不选：

二，要选中整个shape后才能修改成功。

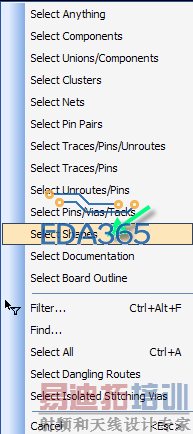

操作：filter->select shape,然后选中你要修改的外框后，ctrl+q,进入修改界面,接下来，你懂的


三，当然可以。选中后复制，然后粘贴

第一个问题，您说的那个选项我就没选。
第二个问题，我忘了说，我的width值若大于0.254就能正常线宽，若小于0.254，只显示默认的0.0254的宽度。不知道是不是哪设置的不对。
第三个问题，我选中整个shape后右击没有copy选项，不知道如何复制，请指教，谢谢！

问题二已解决，是因为option中最小可显示线宽被设成了0.254，改小就可以。
各位大虾们，帮忙看看问题一和问题三，先谢过各位了！

ctrl+c复制，ctrl+V粘贴

1、关于"问题二：在画board cut out和board outline时，在Drafting Properties对话框中，更改width项后不起作用，在PCB中线宽还是默认的0.0254"这个是显示线宽最小值设置，意思就是小于这个数值的线宽都将以2D线的形式显示而非真实线宽，这个值设小一点就可以显示板框的真实宽度。如设置宽度如一楼已给出答案。
2、问题三，针对铺铜这个简单直接ctrl+c v就行了，但是针对CUT OUT这个方法行不通，如果复制就会导致整板的板框和cut out一起都选中复制了，cut out的属性也是改不回去的，有个方法可以灵活运用，你沿着CUT-OUT的框画个闭合的铜框，这样你就可以复制粘贴了，等都搞定后在统一把属性改为board cut out

第二个问题应该是你默认的线宽没设置合适吧

option中最小可显示线宽被设成了0.254,这个选项在那改？我知道快捷键，但不知道具体在哪，请高手指点。
