DSBGA引脚上封装做了过孔怎么出钢网?

录入:edatop.com    点击:

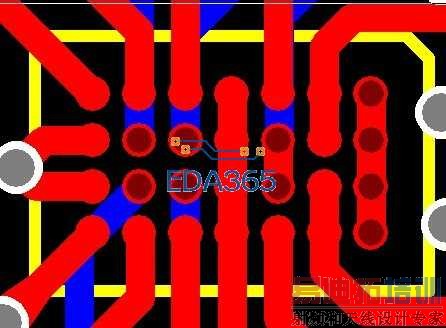

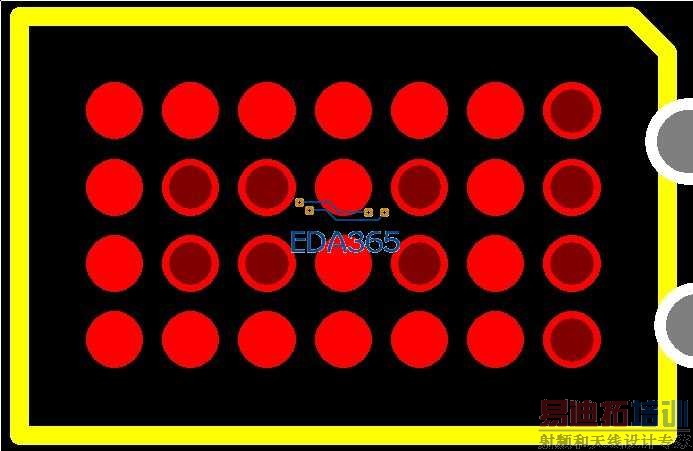

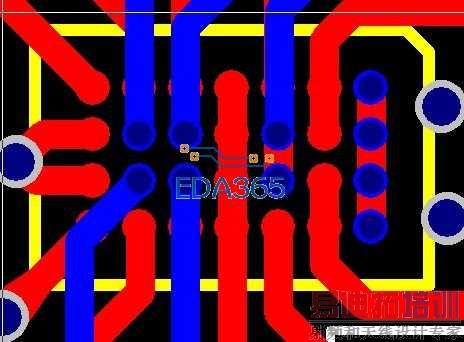

上图这样肯定不行吧
中心距0.4MM,直径0.3MM,另外在工艺上有什么注意的地方?听说把pcb板浸焊或波峰焊都可以将孔添平,过孔底层做塞孔了。
告诉大家肯定会吃惊,这个BGA一维修技术员手工焊接成功哟!

DSBGA引脚上封装做了过孔怎么出钢网? ……没人回答

照出,过孔搞小一点

过孔那里有引脚?!

你0.4的pith的pad,焊盘就0.3了,只有0.1的间距,做不了绿油桥吧,没绿油桥,0.1的GBA会连锡的
孔填平,应该是做一种是电镀填平的工艺,在PCB板阶段做的
浸焊或波峰焊不能用与贴BGA,但是能用于有BGA的板子
你这个是什么孔?要做塞孔,通孔么?

CS.Su 发表于 2012-7-16 14:04

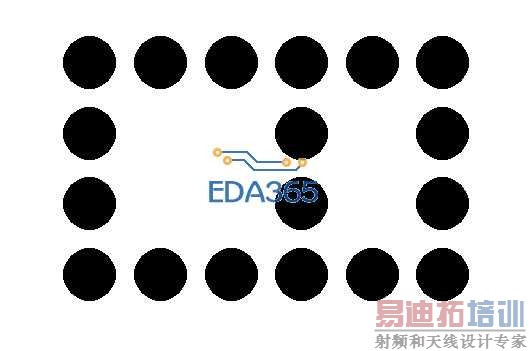

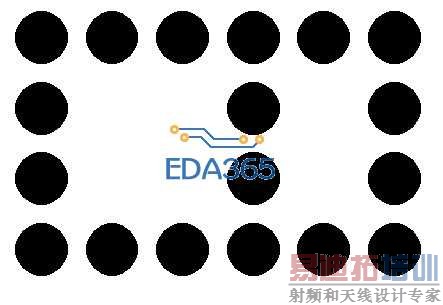

现在如果按照

这个图来出钢网的话,这几个孔做不了钢网上不了锡,当然我知道绿油桥也做不了的,但是别人demo板上确实贴成功了 ,我这个是手焊的。但批量的话肯定不能这样搞了。

引脚那里有过孔,且孔跟封装做在一起了。

0.4pith没有绿油桥,DOME上面只能实验,不能量产吧
国内好像也不能做到0.2孔径的通孔,量产不了
干嘛不做HDI,板厚多少啊,看能不能改成盲孔
你做通孔的话,试一下塞孔+电镀填平,绿油桥要存在啊。

不是批量那就做做试试吧。
在过孔处用copper画一个圆,圆的半径自己确定。这个copper的layer选择paste mask top。再输出gerber看一下过孔位置有没有图形输出出来即可。

这方法不错
