不要打盲.埋孔是怎么了?

录入:edatop.com    点击:
我是改别人的6层板子,只让打通孔,在router里选择盲.埋孔打出来的却是通孔,不知道怎么了?希望能帮到我,很急.
在layout里只能看到通孔,选择盲.埋孔却找不到.在router

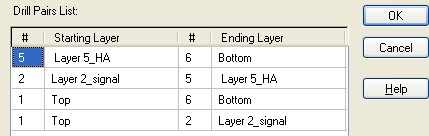

里能选择但打出来的却不是.我看了下钻孔对设置也是对的.

上图,我帮你改

首先要确认你当前设计的层 切换是 从 哪层却换到哪层

我也遇到,用得方法是,在layout/routing先把通孔移出去(左边,不是删除哦),先用盲埋孔得,不然切换总是出现通孔,用到通孔再添加进来就可以了

问题解决了,不知为什么,这个板是选择过孔后先转换层才能打过孔,而我以前是选择过孔后打上再的转换层走线.
