PADS的进来帮下忙
录入：edatop.com 点击：
我放在ALL LAYER层的2Dline做为丝印
在pcb中怎么才能看到啊，目前是看不到，层显示中也找不到响应的显示
谢谢了
在pcb中怎么才能看到啊，目前是看不到，层显示中也找不到响应的显示
谢谢了
顶上来 别沉了
你的颜色设置那里有没有开2Dline啊？
颜色设置那里没见2D LINE 选项啊
颜色设置里有Lines选项，需要勾选。
ctrl+ait+c 2D-line 打勾了吗？

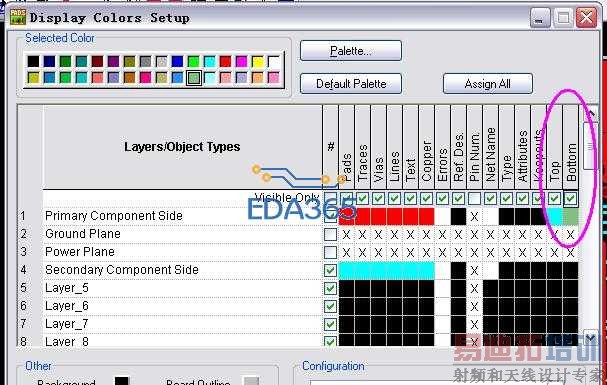

都錯了。哥做封裝外形一直都放ALL LAYER的，不過你要打開層別顏色里的OUTLINE TOP （如果封裝建在BOT的就打開BOT 的OUTLINE就行了。可惜公司電腦不能發圖。不然就發圖給你了。
yangjinxing521 发表于 2012-6-11 15:06 是的，聰明。行了吧？ 楼主真有意思 学习了
学习了
感谢大家的分享，不管对与错
