为什么布线和移过孔时，对应的clearance不同
录入：edatop.com 点击：
RT。在router 9.3里面。有图有真相。

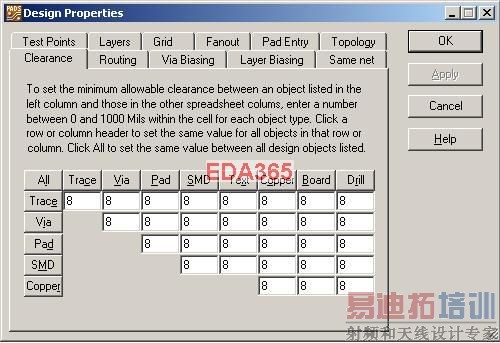

1.把规则改到最简单，都是8mil

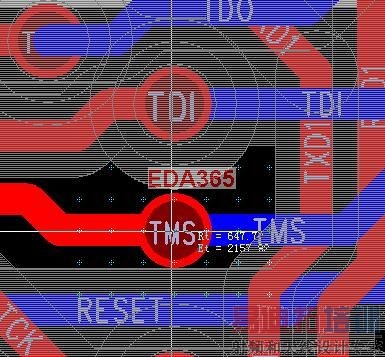

2.这是TMS布线的时候，TDI过孔周围显示的间距（8mil）

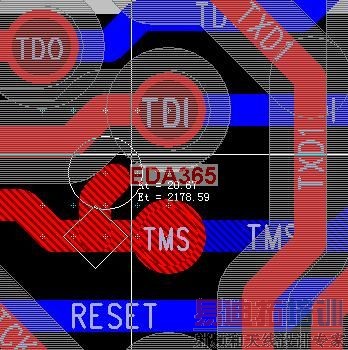

3.这是在移动TMS过孔时，TDI过孔显示的间距。
明显在移动过孔时TDI过孔周围的间距变大了。
保证不是对net或者元件或其它什么对象单独设置过规则。
好象9.0之前没这个问题。
有没有大侠有解啊？拜托了。
1.把规则改到最简单，都是8mil
2.这是TMS布线的时候，TDI过孔周围显示的间距（8mil）
3.这是在移动TMS过孔时，TDI过孔显示的间距。
明显在移动过孔时TDI过孔周围的间距变大了。
保证不是对net或者元件或其它什么对象单独设置过规则。
好象9.0之前没这个问题。
有没有大侠有解啊？拜托了。

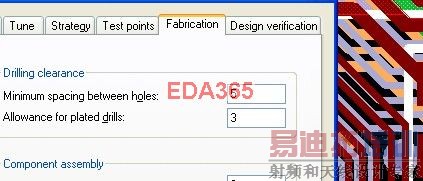

注意一下这里的设置，改为0应该就好了
哈哈。果然。多谢楼上！
:)
碰到过这个，学习了！不过想知道，既然router里面默认不是为0，改为0的会更好？！
