蛇形线阻抗问题

录入：edatop.com 点击：

请问下面的蛇形选在SI9000里面选择哪种模型算阻抗，是选择两边有地还是没有地的？

第三张图的阻抗是选择图1的模型还是图二的模型？求告诉指点

看不清楚你所指阻抗线，发文件上来吧.应选择第一种喔.

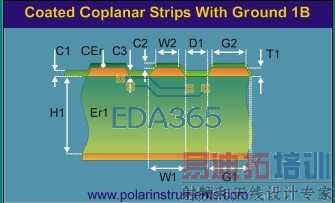

第一种呀外层单端，带涂层的单微带线，第二种是外层单端共面地，看你这是top层吧选择L2(GND)为参考平面

但是外面不是有地吗

阻抗线就是那一条蛇形线啊，

恩，选择第一个模型，外层单端，带涂层的单微带线。

学习了。

你这个选图2 有地的

但是蛇形线的中间没有啊，而边缘又有低，真不知道选什么，楼上有人说选第一种。
