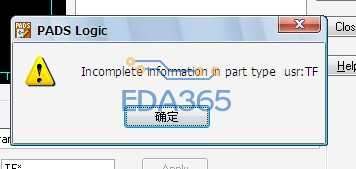

PADS中当PADS LOGIC中的脚和PCB封装不对应的时候有这样的警告，怎么解决？
录入：edatop.com 点击：
求解？
去库里改脚
怎么改？我封装16个脚，原理图13个脚，PCB有三个脚是接地的我改怎么修改，求解！二楼的能说详细点嘛？
那原理图再接三个EP之类的出来接地不就好了？
恩 如果我改封装应该怎么操作呢？
